主要用途之一，就是用它制作截止式（过极限式）衰减器。由式（2.7-5）可知，当λ≫λc时，衰减常数α≈2π/λc只与模有关，而与频率无关，因此可用过极限波导制作宽频带和高精度的衰减器。图2.7-2 是截止式衰减器的结构示意图，它是利用一段其长度l 可调的圆形波导来实现衰减的，圆形波导的输入和输出端均与同轴线相连接。在圆形波导中，电场和磁场的幅值沿轴线呈指数规律衰减。设输入端场强（电场或磁场）的幅值为A，输出端的幅值为B，则衰减L 为
(www.zuozong.com)

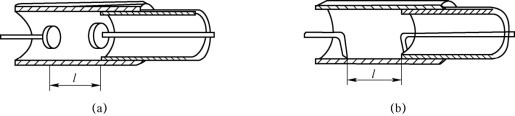

图2.7-2 截止式衰减器结构示意图
在图2.7-2（a）中（激励与接收机构为小圆片），圆形波导中的模为TM01；在图2.7-2（b）中（激励与接收机构为耦合环），圆形波导中的模为TE11。除此以外，过极限波导还有其他一些用途，例如，当需要在波导或金属谐振腔的壁上开孔，但又不希望电磁波的能量从其中逸出时，则可利用一直径相当小、有一定长度并工作于截止状态的金属导管与波导或谐振腔相连通，即可达到这一要求。有时，在满足上述要求的情况下，也可以把起截止波导作用的小孔直接开在波导或谐振腔的壁上。还有，在实际的微波传输线中（例如波导和同轴线等），会遇到结构上的不连续或不均匀性（如出现台阶），根据电磁场理论，在不连续或不均匀处的场应满足该处的边界条件，因此必然会产生高次模，而传输线一般都是设计得工作于主模的，对高次模而言，它相当于截止波导，因此，高次模的场是不能够传输的，其能量就聚集在不连续或不均匀处附近，其作用相当于在该处增加了电抗性元件。根据产生的高次模是TE（磁场占优势）或TM（电场占优势），即可判断出电抗性元件的性质是电感性的或电容性的，从而可采取一定的措施来消除或减少不连续性或不均匀性的影响。在微波振荡回路和慢波系统中，也会用到过极限波导。
