晶体三极管代换方法优化方案

当晶体三极管出现损坏的情况时，则应对其进行代换，由于晶体三极管多采用分立式和贴片式安装在主电路板上，因此对其进行代换时，应根据其安装方式的不同，采用不同的拆卸和安装方法。

（1）分立式晶体三极管的代换方法

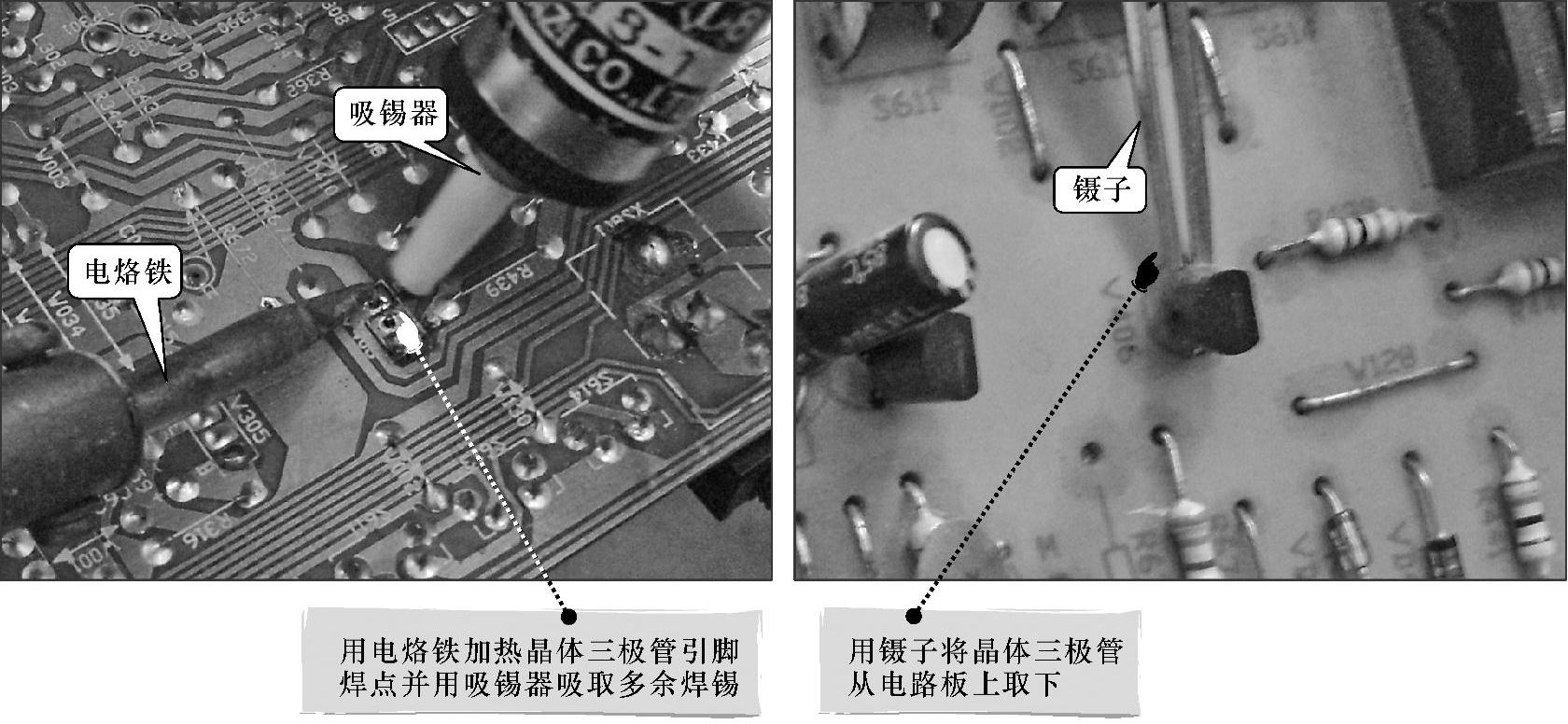

对分立式的晶体三极管进行代换时，多采用电烙铁和吸锡器进行拆卸。拆卸分立式晶体三极管的方法如图6-50所示，拆卸时可以借助镊子将晶体三极管取下。

图6-50 拆卸分立式晶体三极管的方法

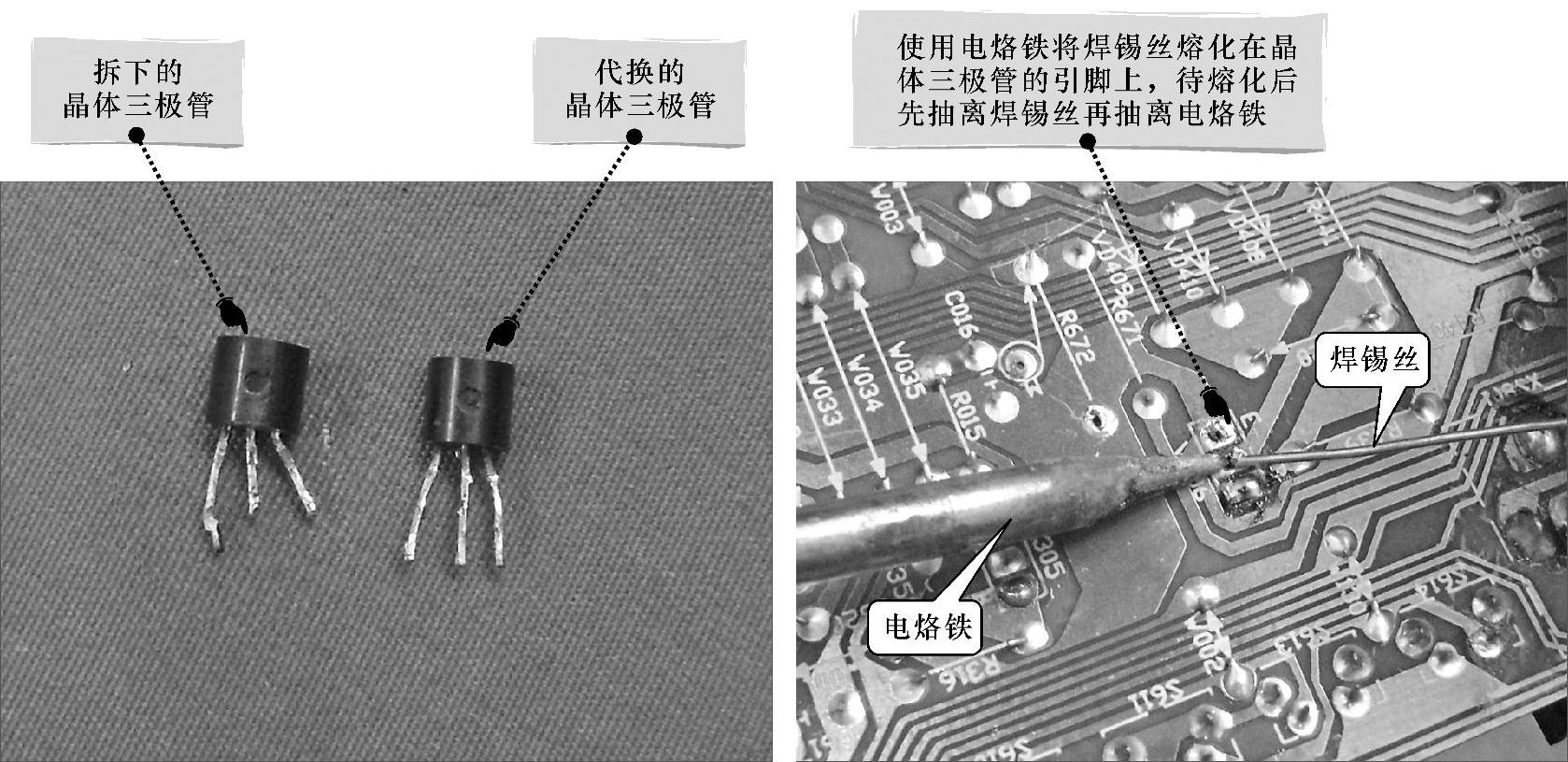

在代换分立式晶体三极管时，应选择同型号的进行代换，在焊接时则多使用电烙铁和焊锡丝进行焊接。分立式晶体三极管的焊接方法如图6-51所示。

图6-51 分立式晶体三极管的焊接方法(www.zuozong.com)

（2）贴片式晶体三极管的代换方法

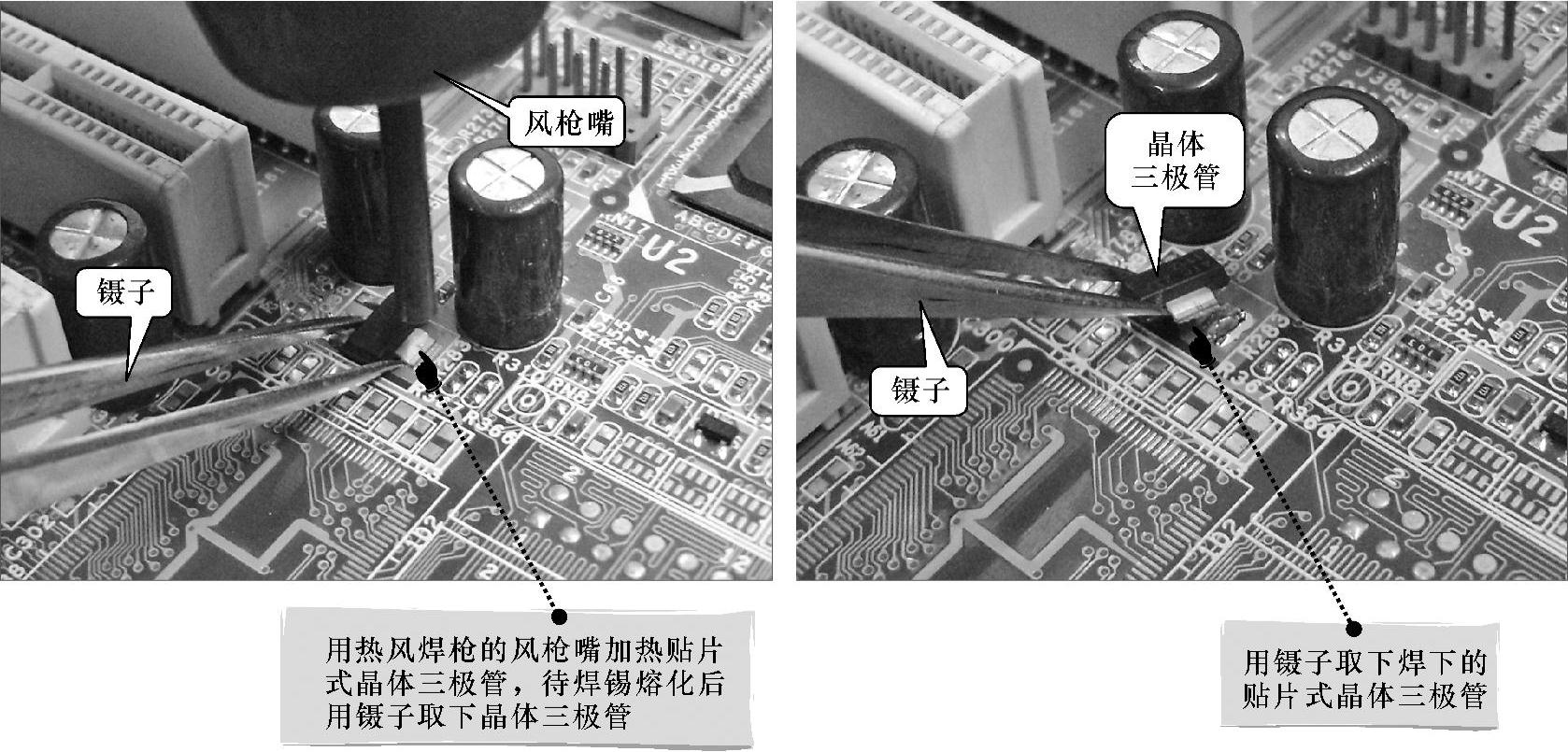

对于贴片式安装的晶体三极管，我们在对其进行代换时，通常使用热风焊枪、镊子进行拆卸。贴片式晶体三极管的拆卸方法如图6-52所示，将热风焊枪的风枪嘴对准需要拆卸晶体三极管的引脚，然后使用镊子将晶体三极管取下。

图6-52 贴片式晶体三极管的拆卸方法

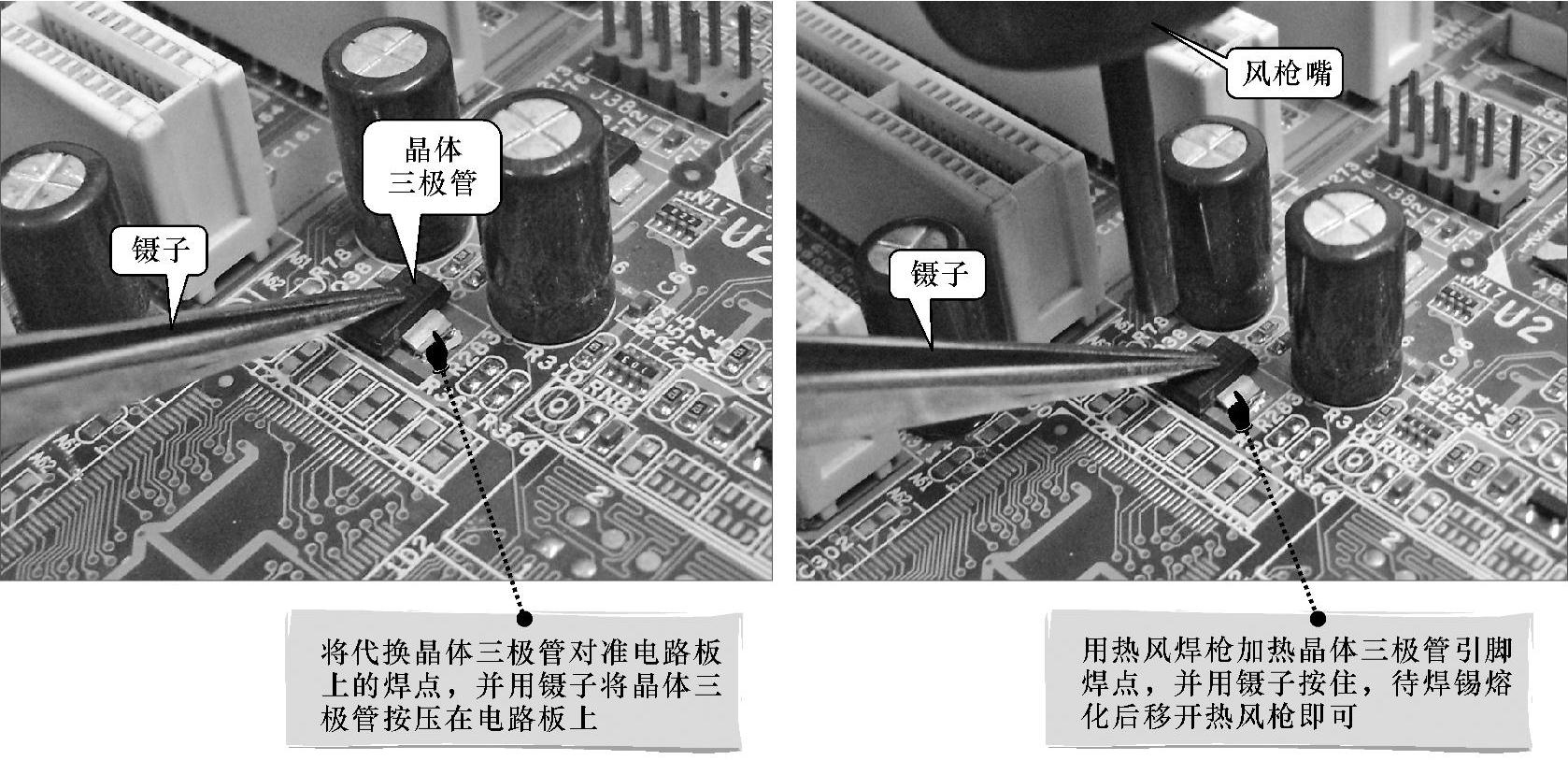

代换晶体三极管时，需要使用同型号的晶体三极管进行代换。贴片式晶体三极管的代换方法如图6-53所示，使用镊子将新的晶体三极管安装在电路板中，并使用热风焊枪对晶体三极管进行焊接。

图6-53 贴片式晶体三极管的代换方法
