电动葫芦是用来提升或下降重物，并能在水平方向移动的起重运输机械。它具有起重量小、结构简单、操作方便等优点。一般电动葫芦只有一个恒定的运行速度，广泛应用于工矿企业中进行小型设备的安装、吊运和维修。电动葫芦的电气控制电路如图3-16所示。

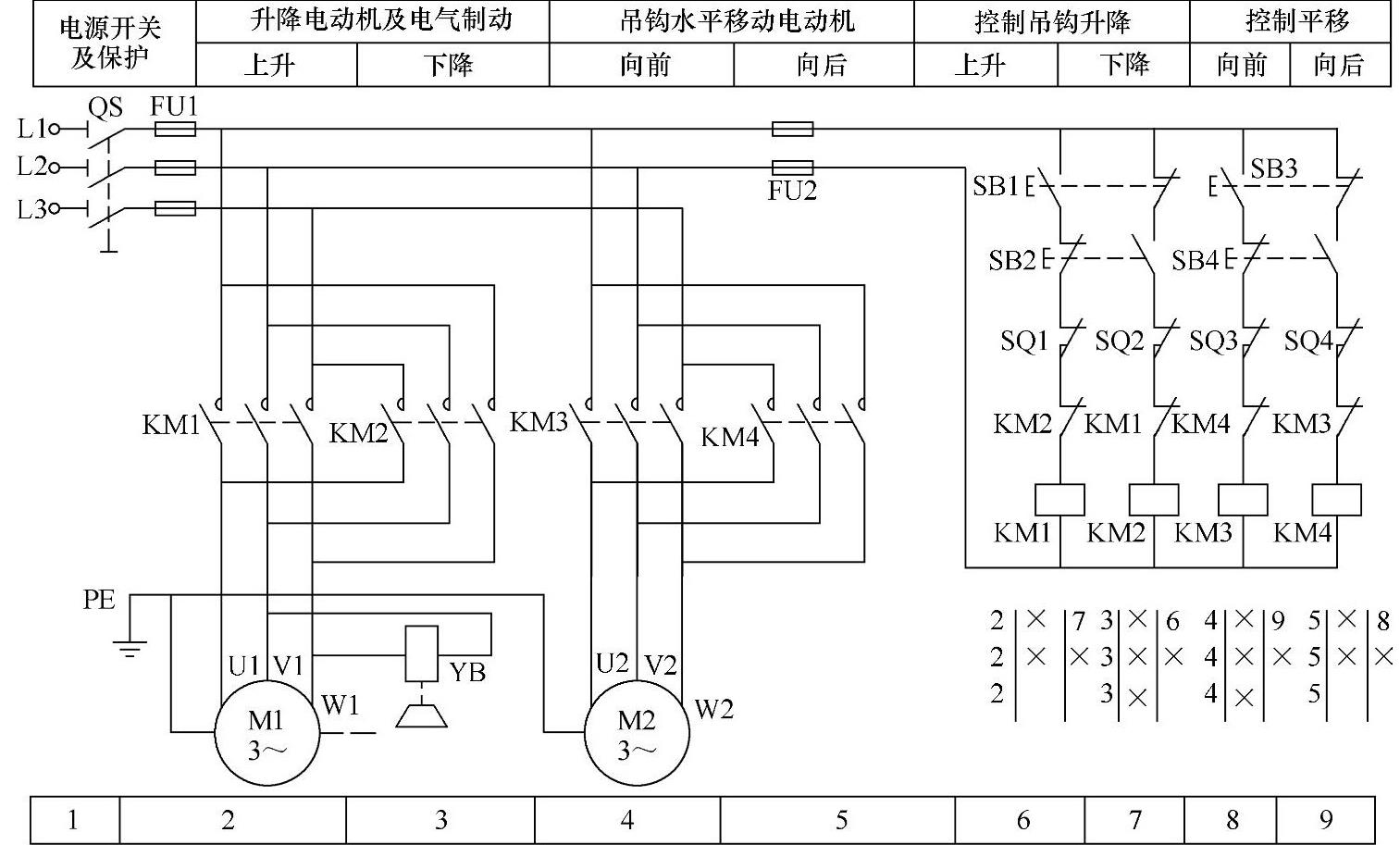

图3-16 电动葫芦的电气控制电路
电动机M1为吊钩升降电动机，用来提升货物，由接触器KM1、KM2进行正反转控制，以实现吊钩升降。YB为吊钩电动机M1的电磁制动器，它的线圈两端与电动机M1的两相电源线并联在一起，当M1得电时，YB也得电并松闸，让电动机M1转动；M1失电时，YB也失电，靠弹簧力将M1制动。(www.zuozong.com)
SB1、SB2为吊钩电动机M1的正反向复合起动按钮，正向接触器KM1、KM2线圈电路间采用复合按钮和接触器双重联锁。由于无自锁触头，因此松开按钮SB1或SB2，KM1或KM2就失电释放，电动机M1就停止转动。SQ1、SQ2为上下限位行程开关。
M2为移动机构电动机，用来水平移动货物，由接触器KM3、KM4进行正反转控制，采用复合按钮和接触器双重联锁，实现电动机M2的水平移动，M2停止时不需要电磁制动。控制电路中设有限位开关SQ3、SQ4进行限位保护，防止电动葫芦移位时超出允许行程。
