CD型起重机的控制电路优化方案

CD型起重机控制电路由主电路和控制电路等构成。CD型起重机的主电路包括升降电动机M1、小车电动机M2、电磁制动器YB、电源换相用接触器主触头以及电源控制开关QS1等。控制电路包括4个复式按钮（SB1～SB4）、4个交流接触器（KM1～KM4）的线圈、3个限位开关（SQ1～SQ3）以及每个接触器的一对常闭触头等。CD型起重机控制电路如图11-10所示。

卷扬筒的升降由接触器KM1和KM2控制，小车向前、向后移动由接触器KM3和KM4控制，它们都由悬挂在空中的按钮盒进行操作。

CD型起重机的升降系统用锥形转子制动，异步电动机是一种自制动三相异步电动机，其转子的外表呈圆柱形，定子铁心内腔呈锥形。绕组导电时，转子上磁力的轴向分力克服弹簧作用力，松开制动环，电动机正常运转；断电时，转子在弹簧作用力的作用下恢复原位，制动环即对电动机进行制动。

(www.zuozong.com)

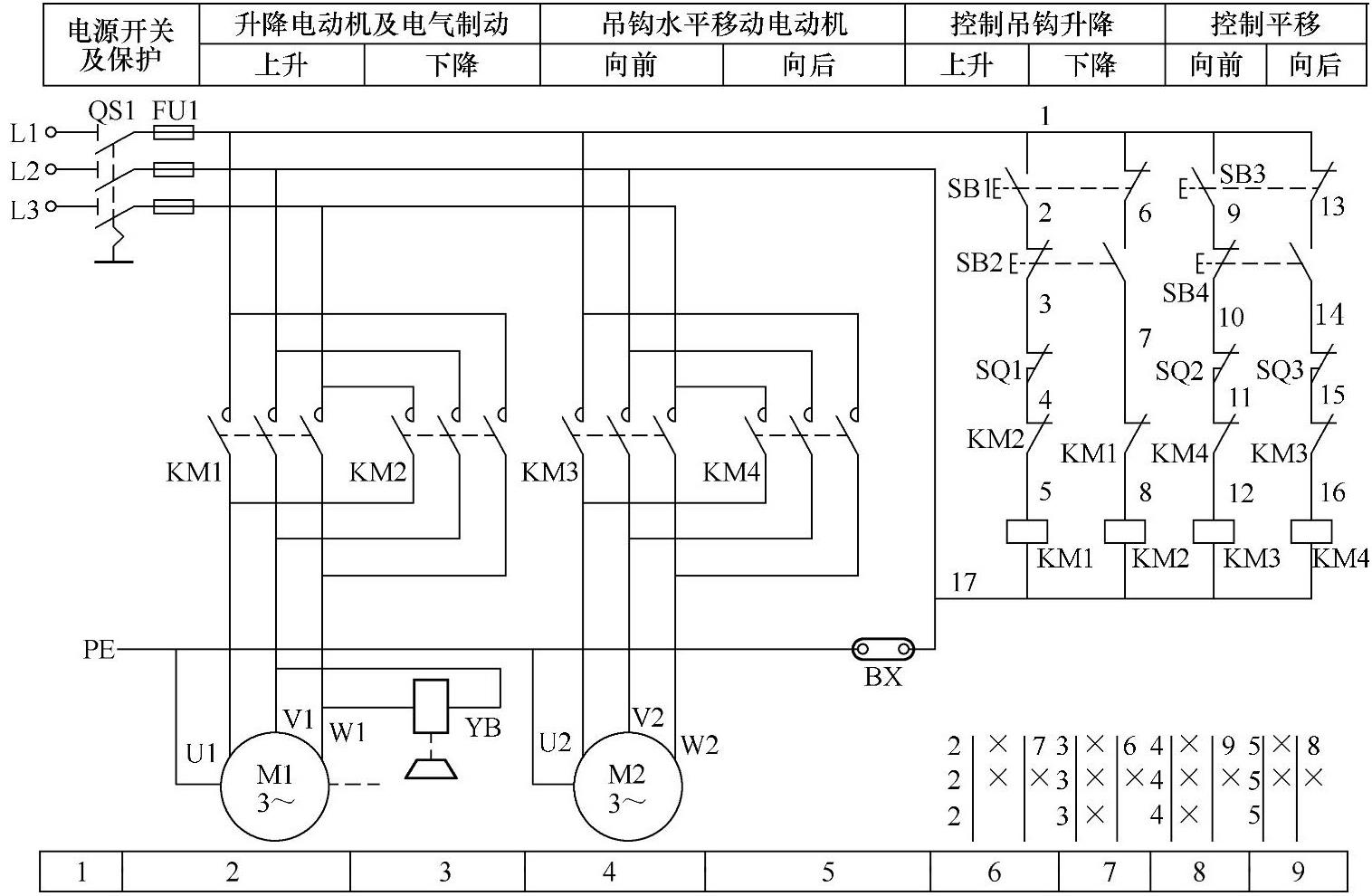

图11-10 CD型起重机控制电路

当需要起重机提升吊钩时，按住上升按钮SB1，电流依次经过L1→QS1→FU1→SB1的触头（1-2）→SB2的触头（2-3）→SQ1→KM2的触头（4-5）→KM1线圈→L2，接触器KM1的线圈得电动作，其主触头闭合，电磁制动器YB得电松闸，电动机M1正向运行。同时，KM1的触头（7-8）断开，禁止接触器KM2的线圈工作。当吊钩到达预定位置时，松开按钮SB1，接触器KM1的线圈失电复位，电动机M1停止工作。如果需要起重机的吊钩下降，就按下降按钮SB2，电流依次经过L1→SB1的触头（1-6）→SB2的触头（6-7）→KM1的触头（7-8）→KM2线圈→L2，接触器KM2的线圈得电动作，其主触头闭合，电磁制动器YB得电松闸，电动机M1反向运行。同时，KM2的触头（4-5）断开，禁止接触器KM1的线圈工作。当吊钩到达预定位置时，松开按钮SB2，接触器KM2的线圈失电复位，电动机停止工作。

当需要小车向前移动时，按住向前按钮SB3，电流依次经过L1→SB3的触头（1-9）→SB4的触头（9-10）→SQ2的触头（10-11）→KM4的触头（11-12）→KM3线圈→L2，接触器KM3的线圈得电动作，其主触头闭合，电动机M2按向前方式运行。同时，接触器KM3的常闭触头（15-16）断开，禁止接触器KM4的线圈工作。当吊钩到达预定位置时，松开向前按钮SB3，接触器KM3的线圈失电复位，电动机停止工作。如果需要小车向后移动，就按住向后按钮SB4，电流依次经过L1→SB3的触头（1-13）→SB4的触头（13-14）→SQ3的触头（14-15）→KM3的触头（15-16）→KM4线圈→L2，接触器KM4的线圈得电动作，其主触头闭合，电动机M2按向后方式运行。同时，接触器KM4的常闭触头（11-12）断开，禁止接触器KM3的线圈工作。当吊钩到达预定位置时，松开按钮SB4，接触器KM4的线圈失电复位，电动机停止工作。
