三端不可调稳压器的在路测量

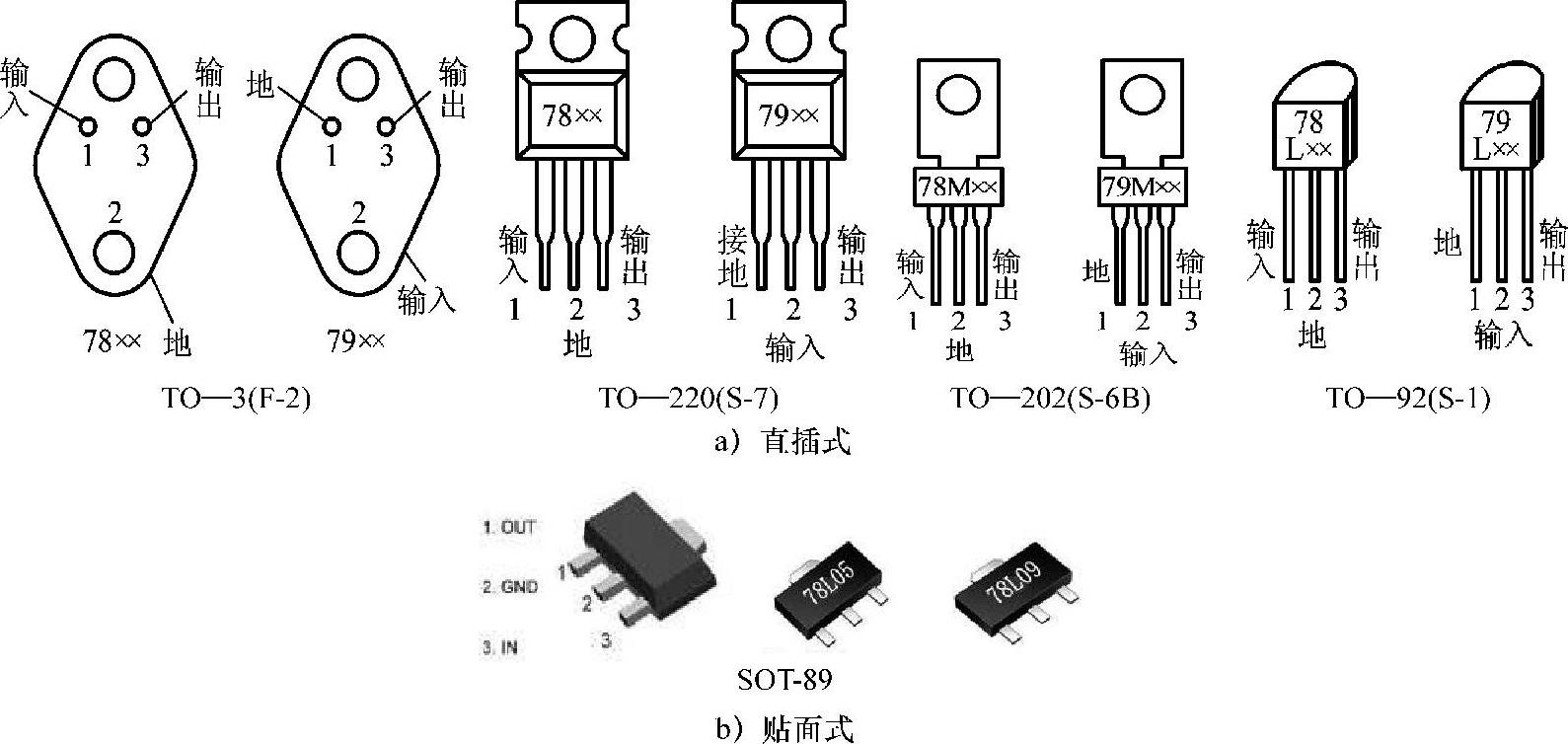

三端不可调稳压器是目前应用最广泛的稳压器。常见的三端不可调稳压器实物外形与引脚功能如图2-40所示。

图2-40 三端不可调稳压器的实物外形

1.分类

三端不可调稳压器按输出电压极性可以分为78××系列和79××系列两大类。其中，78××系列稳压器输出的是正电压，而79××系列稳压器输出的是负电压。

三端不可调稳压器按输出电压可分为10种，以78××系列稳压器为例介绍，包括7805（5V）、7806（6V）、7808（8V）、7809（9V）、7810（10V）、7812（12V）、7815（15V）、7818（18V）、7820（20V）、7824（24V）。

三端不可调稳压器按输出电流可分为多种，电流大小与型号内的字母有关，稳压器最大输出电流与字母的关系见表2-1。

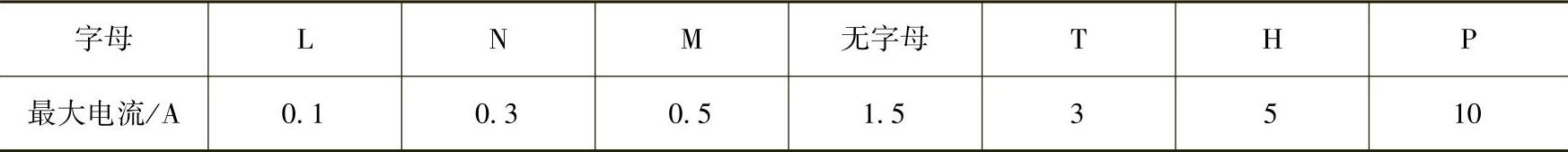

表2-1 稳压器最大输出电流与字母的关系

由表2-1可知，常见的L78M05就是最大电流为500mA的5V稳压器：而常见的KA7812就是最大电流为1.5A的12V稳压器。

2.78××系列三端稳压器的构成及工作原理

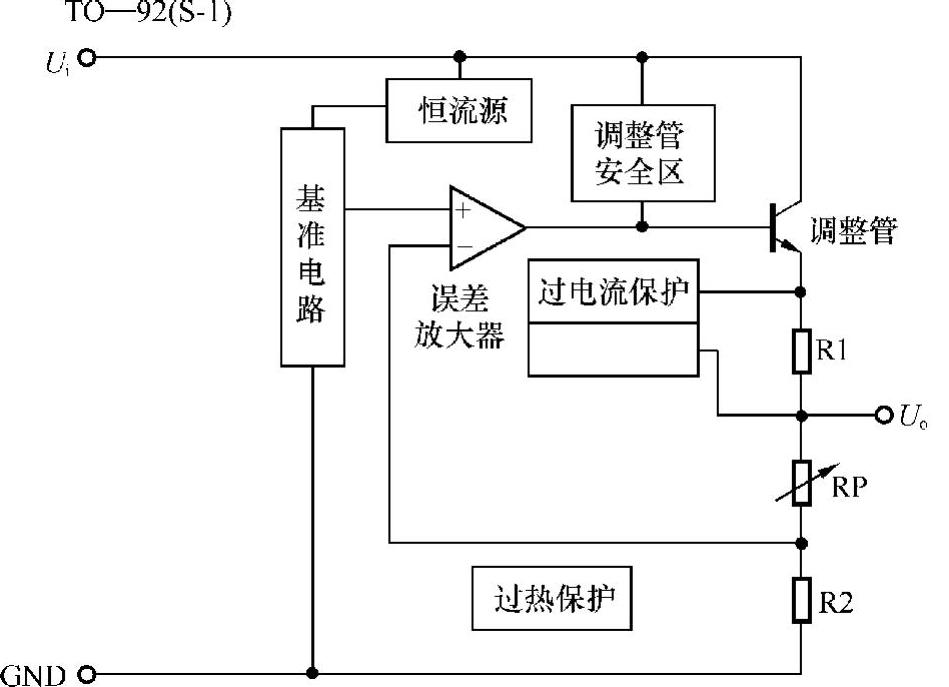

78××系列三端稳压器由启动电路（恒流源）、取样电路、基准电路、误差放大器、调整管、保护电路等构成，如图2-41所示。

如图2—41所示，当78××系列三端稳压器输入端U_i有正常的供电电压输入后，该电压不仅加到调整管的c极，而且通过恒流源为基准电路供电，南基准电路产生基准电压，再通过误差放大器为调整管的b极提供基准电压，使调整管的e极输出电压，该电压由Rl限流，再通过输出端子输出标称电压U_o。

图2-41 78××系列三端稳压器电路构成框图(www.zuozong.com)

当输入电压升高或负载变轻而引起输出电压U_o升高时，通过取样电阻RP、R2取样后的电压增大。该电压加到误差放大器的反相输入端，与同相输入端输入的参考电压比较后，为调整管的b极提供的电压降低，调整管的e极输出电压因b极输入电压降低而下降，最终使U_oF降到规定值，实现稳压控制。当U<subscript>o</subscript>下降时，稳压控制过程相反。

当负载异常引起调整管过电流，被过电流保护电路检测后，使调整管停止工作，以免调整管冈过电流而损坏，实现了过电流保护。另外，调整管过电流时，温度会大幅度升高，被芯片内的过热保护电路检测后，也会使调整管停止工作，避免了调整管过热损坏，实现了过热保护。

3.79××系列三端稳压器的构成与工作原理

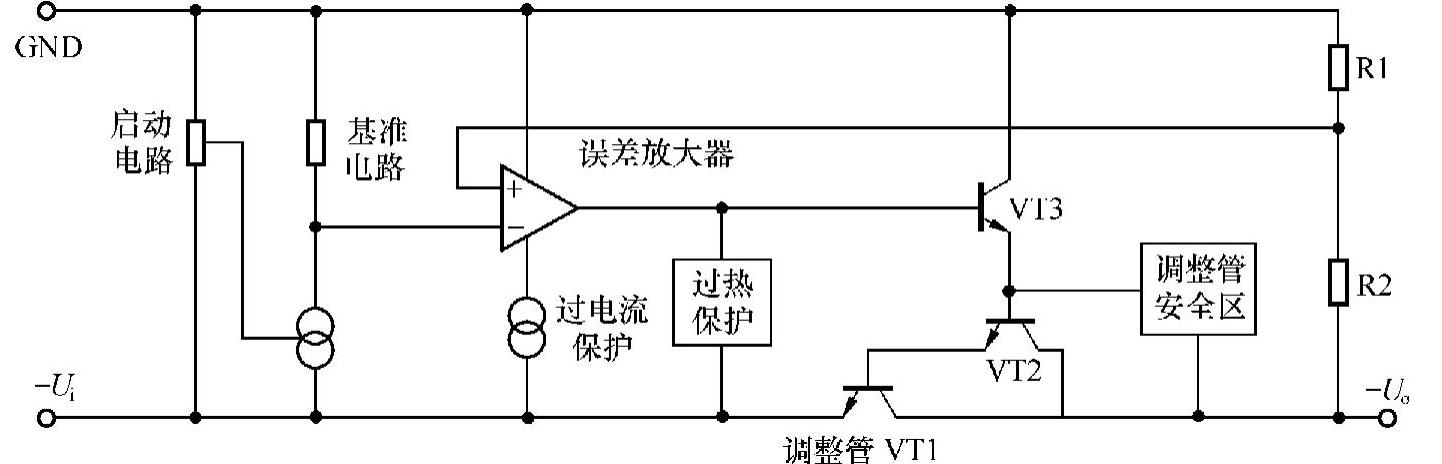

79××系列二二端稳压器的构成和78××系列稳压器基本相同，如图2-42所示。

图2—42 79××系列三端稳压器电路构成框图

如图2—42所示，79××系列三端稳压器的T作原理和78××系列稳压器一样，区别就是它采用的负电压供电和负电压输出方式。

4．检测

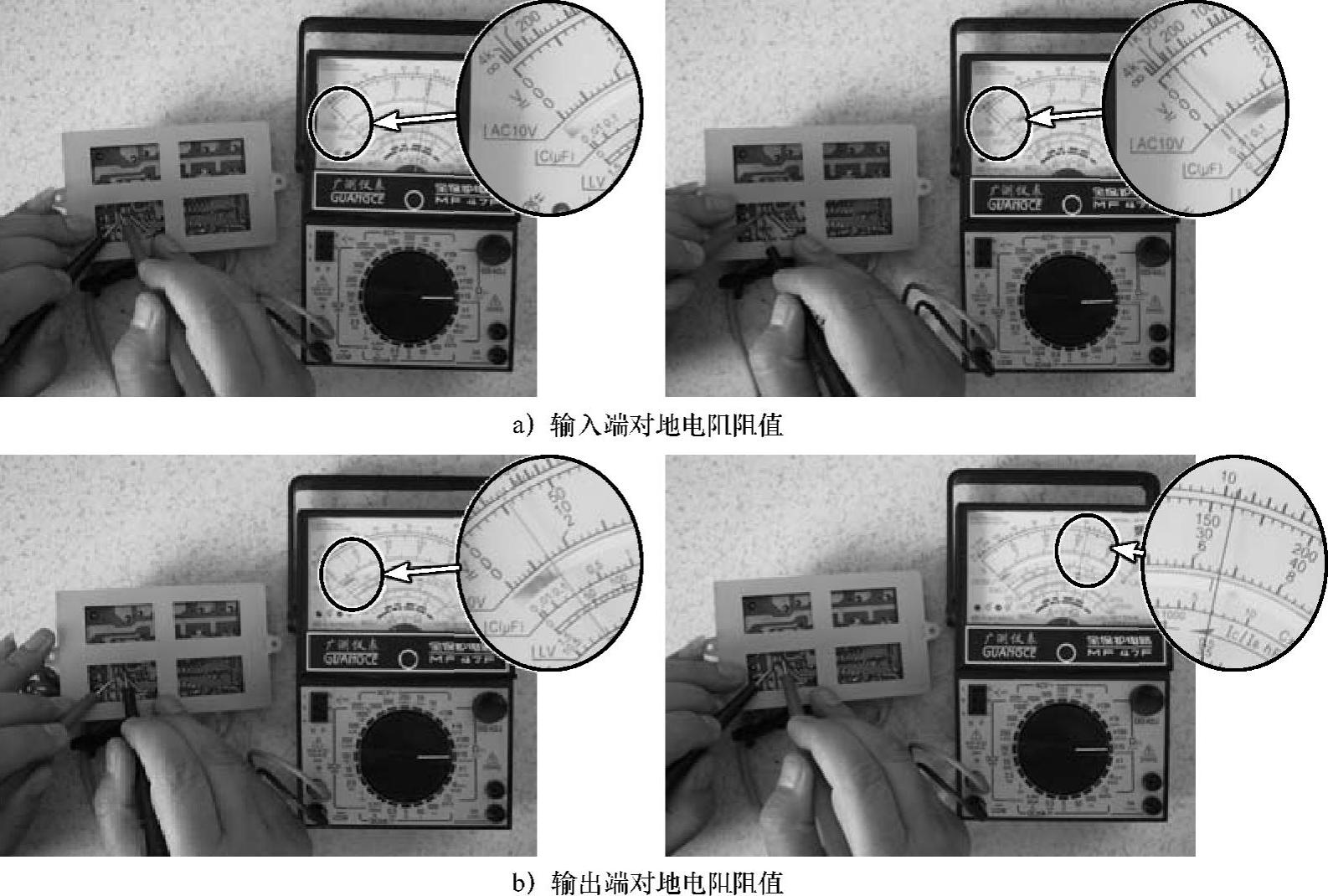

下面以常见的7805稳压器为例进行介绍，将万用表置于R×1或R×10挡，黑表笔和红表笔分别接7805的输入端、测量输出端对地电阻阻值，如图2-43所示。若阻值过小，则说明稳压器异常。

图2-43 7805三端稳压器的测量

提示

由于负载不同，所以不同电路的稳压器输入端、输出端的对地电阻阻值可能不同。因此，怀疑稳压器异常时还要结合电压测量、温度检测、代换法进行判断。
