若器件的某些端口电压或电流受到另外一些端口电压或电流的控制，并不是独立的，因此又把受控电源称为非独立电源。
如果电路向外连接有两个端子，且从一个端子流入的电流恒等于从另一个端子流出的电流，则我们把这两个端子称为一个端口。受控源一般由两个端口构成，一个为输出端口或称为受控端，是对外提供电压或电流的；另一个为输入端，是施加控制量的端口，所施加的控制量可以是电流也可以是电压。输出端是电压的称为受控电压源，受控电压源又按其输入端的控制量是电压还是电流分为电压控制电压源（VCVS，Voltage Controlled Voltage Source）和电流控制电压源（CCVS，Current Controlled Voltage Source）两种。输出端是电流的称为受控电流源。同样，受控电流源也按其输入端的控制量是电压还是电流分为电压控制电流源（VCCS，Voltage Controlled Current Source）和电流控制电流源（CCCS，Current Controlled Current Source）两种。
如图1.19 所示为受控电源的4 种形式。
受控电源与独立电源的比较：(www.zuozong.com)
①独立源电压（或电流）由电源本身决定，与电路中其他电压、电流无关，而受控源的电压（或电流）由控制量决定。
②独立源在电路中起“激励”作用，在电路中产生电压、电流，而受控源只是反映输出端与输入端的受控关系，在电路中不能作为“激励”。

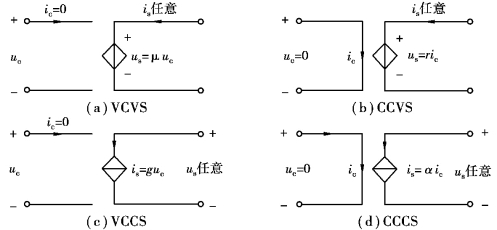

图1.19 受控电源
