使用“PCB Filter”（PCB过滤）工具条可以对PCB工作窗口的过滤功能进行管理。例如，在“PCB”面板中有3个选项栏，第一个选项栏中列出了PCB中所有的网络类，单击“All Nets”选项；第二个选项栏中列出了该网络类中包含的所有网络，单击“GND”网络；构成该网络的所有元件显示在第三个选项栏中，勾选“选择”复选框，则“GND”网络将以高亮显示，如图6-14所示。
在“PCB”面板中对于高亮网络有Normal（正常）、Mask（遮挡）和Dim（变暗）3种显示方式，用户可通过面板中的下拉列表框进行选择。
●Normal（正常）：直接高亮显示用户选择的网络或元件，其他网络及元件的显示方式不变。
●Mask（遮挡）：高亮显示用户选择的网络或元件，其他元件和网络以遮挡方式显示（灰色），这种显示方式更为直观。
●Dim（变暗）：高亮显示用户选择的网络或元件，其他元件或网络按色阶变暗显示。对于显示控制，有3个控制选项，即Select（选择）、Zoom（缩放）和ClearExisting（清除现有的）。
●Select（选择）：勾选该复选框，在高亮显示的同时选中用户选定的网络或元件。(www.zuozong.com)
●Zoom（缩放）：勾选该复选框，系统会自动将网络或元件所在区域完整地显示在用户可视区域内。如果被选网络或元件在图中所占区域较小，则会放大显示。
●Clear Existing（清除现有的）：勾选该复选框，在用户选择显示一个新的网络或元件时，上一次高亮显示的网络或元件会消失，与其他网络或元件一起按比例降低亮度显示。不勾选该复选框时，上一次高亮显示的网络或元件仍然以较暗的高亮状态显示。

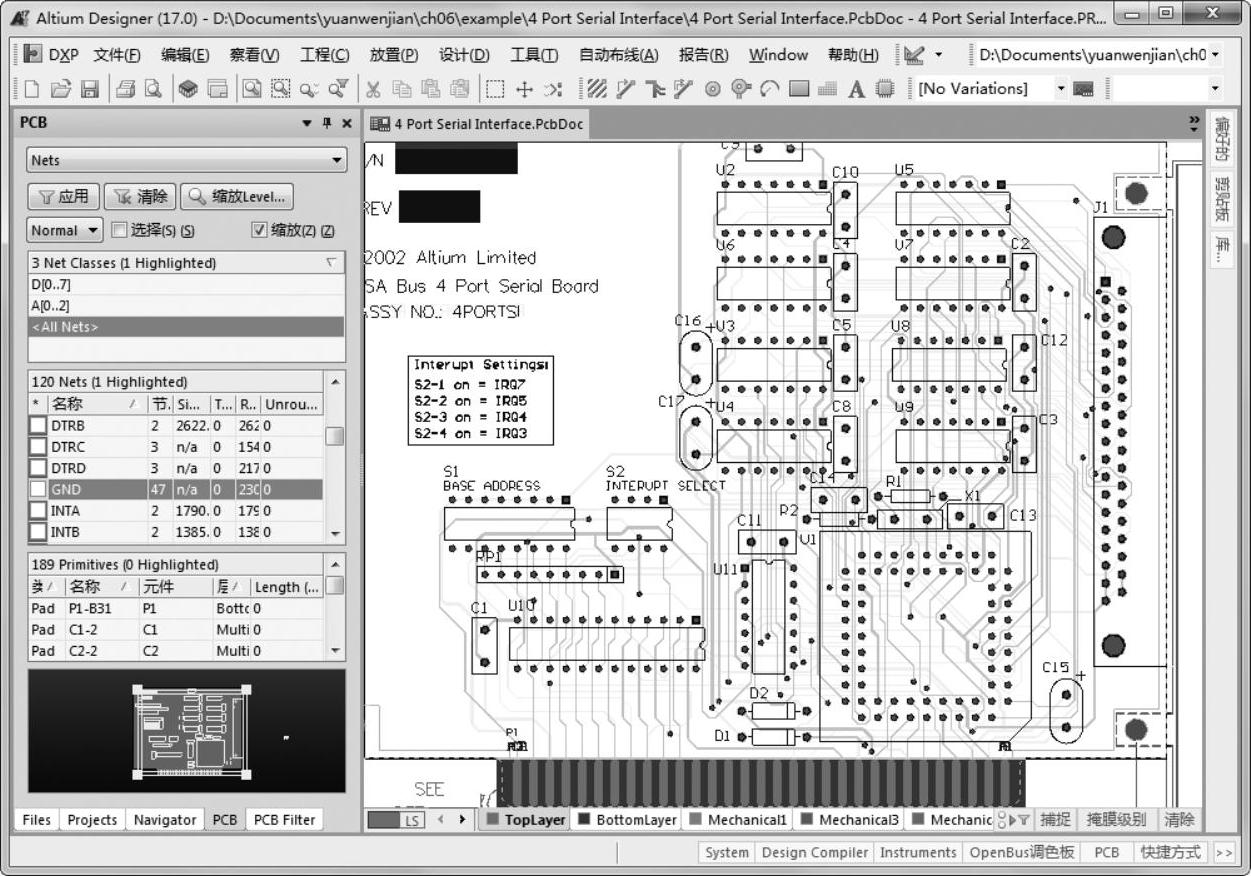

图6-14 选择“GND”网络
