手工钨极氩弧焊设备详解（附图）

（1）焊机 焊机包括焊接电源、高频振荡器和脉冲稳弧器等。焊接电源一般为焊条电弧焊的电源（弧焊变压器、弧焊整流器）；氩气难以电离，引弧困难，要用高频振荡器来引燃电弧；当使用交流电源时（频率50Hz），电流会有100次经过零点，电弧不稳，使用脉冲稳弧器可以保证重复引燃电弧并稳弧。

（2）焊枪 用于夹持电极、导电和输送氩气流。

（3）供气系统 供气系统包括氩气瓶、减压表、流量计和电磁阀等。氩气瓶外表涂灰色，用绿漆标“氩气”字样，气瓶压力15MPa，容积40L；减压表用于调节控制氩气、减压及调压；氩气通过时浮子升高，流量计用于测量气体流量；电磁阀用于开闭气路，提前供气和滞后停气（延时继电器控制）。

（4）冷却系统 冷却系统用来冷却焊接电缆、焊枪和钨极（焊接电流﹥200A时使用）。在水冷系统装有水压开关，当水流压力过低或断水时，水压开关的接点打开，切断电源，避免焊枪的导电部分被烧坏。

（5）控制系统 通过控制线路，对供电、供气、引弧与稳弧等实现控制功能（见图4-2）。

(www.zuozong.com)

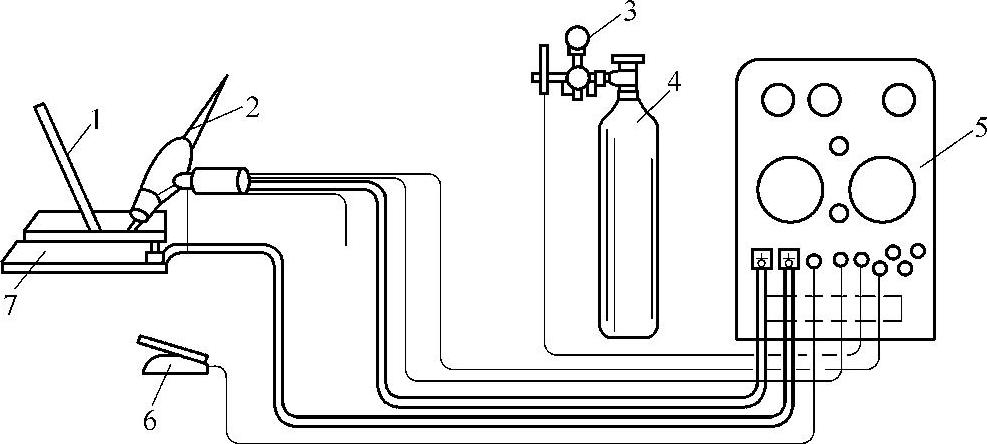

图4-1 手工钨极氩弧焊设备

1—填充金属 2—焊枪 3—流量计 4—氩气瓶 5—焊机 6—开关 7—焊件

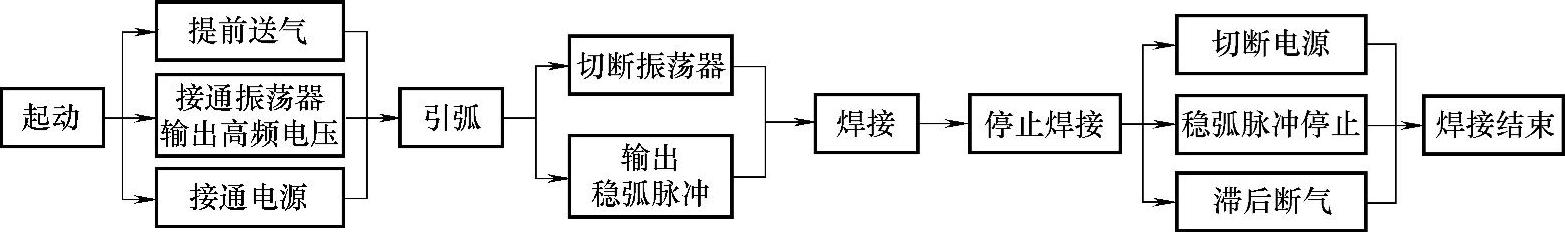

图4-2 交流手工钨极氩弧焊控制程序
