点焊机的构造与原理

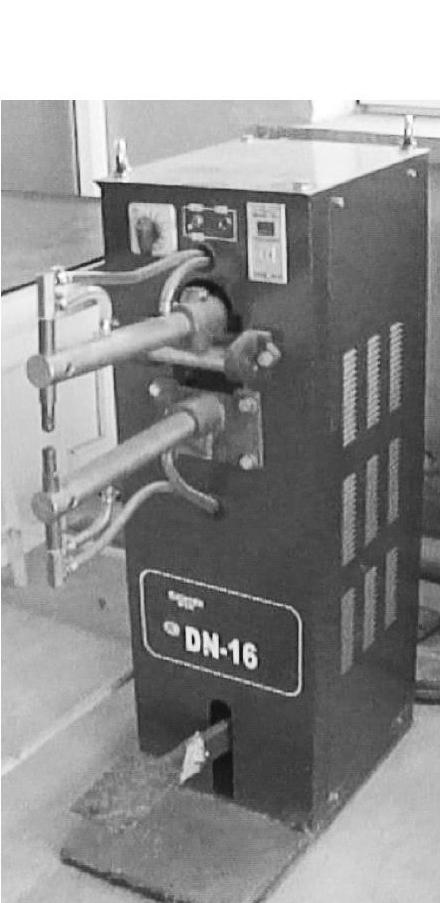

DN—16型点焊机外观如图7-2所示，其结构如图7-3所示。它是由机身、焊接变压器、压力传动装置、气路系统、上电极部分、下电极部分、水路系统及脚踏开关等组成的。

图7-2 DN—16型点焊机

图7-3 DN—16型点焊机的结构

a）主视图 b）左视图

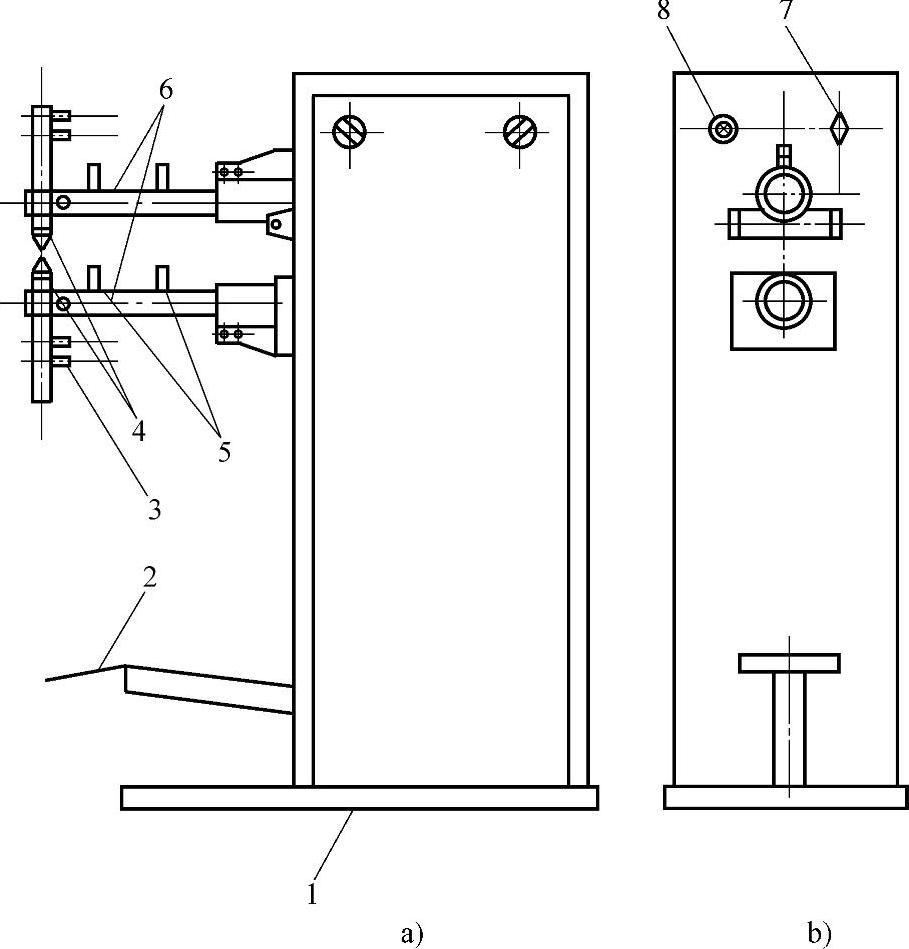

1—机头 2—脚踏板 3、5—水嘴 4—电极 6—电极臂 7—电源指示 8—调节开关

DN—16型点焊机的电气原理图如图7-4所示。踩下脚踏开关S，接触器接通形成闭合回路，一次线圈上加载一次电压、二次线圈按匝数比获得二次电压，从而形成闭合回路，面板上的电源指示灯亮（RD），接触器接通，此时电压加载到上下电极上，电流通过电极及焊件的接触处产生电阻热，对焊件进行点焊。双面单点焊的工作原理如图7-5所示。

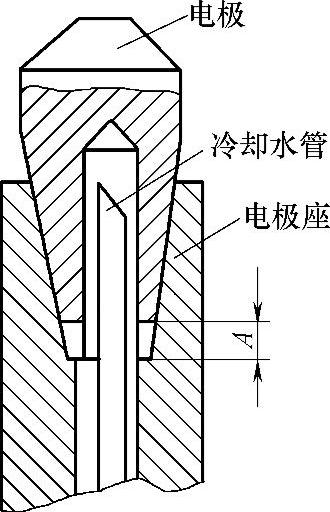

点焊机的电极臂和上下电极如图7-6所示。电极用于向焊接区传导电流，传递压力以及导散焊件表面的热量。电极安装在电极座内，电极端部与槽底间有间隙A，这是为了保证电极与底座紧密配合所必须的，如图7-7所示。安装固定电极时，要注意使上、下电极表面保持平行。否则，易引起熔化金属的飞溅而形成焊点内部缩孔或焊点形状不规则的缺陷。拆卸电极时，禁止敲击，只允许用专用工具将电极旋出，以防损坏锥面。

图7-4 DN—16型点焊机电器原理图(www.zuozong.com)

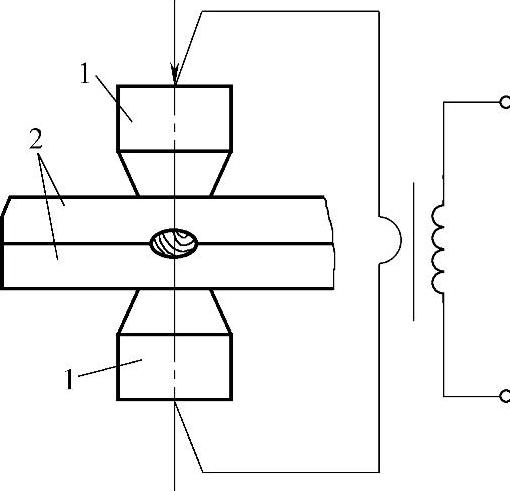

图7-5 双面单点焊

1—电极 2—焊件

图7-6 电极臂及电极

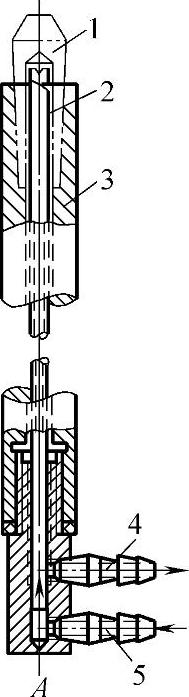

1—电极 2—水管 3—电极座 4—出水口接头 5—进水口接头

图7-7 电极的安装固定

焊接过程中，为了使焊接变压器二次线圈、上下电极压块、上下电极臂及电极降温，需要通入冷却水。尤其是电极的冷却是很重要的。因此电极的内部采用水冷装置，这样能保持其散热条件良好，延长电极的使用寿命，获得优良的焊接质量，如图7-8所示。
