齿轮有很多种类，如直齿圆柱齿轮、螺旋齿轮、锥齿轮等

齿轮有很多种类，如直齿圆柱齿轮、螺旋齿轮、锥齿轮等。加工齿轮齿形的方法可分为成形法和展成法两大类，在铣床上铣削齿轮属于成形法加工。铣床上铣削齿轮所用的成形铣刀称为模数铣刀，用于卧式铣床的是盘状模数铣刀，用于立式铣床的是指状模数铣刀，如图7－26所示。

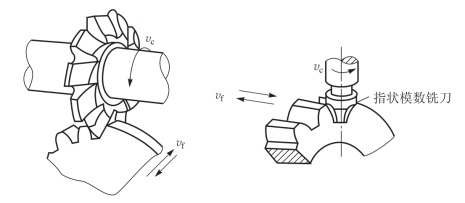

图7－26　盘状模数铣刀和指状模数铣刀铣齿轮

1.模数铣刀的知识

由渐开线齿轮的啮合原理知：模数相同但齿数不同时渐开线齿轮的齿廓形状不同，齿数越少，齿廓的曲率半径越小。为了满足不同齿数齿轮的铣齿加工需要，生产中实际使用的模数铣刀为同一种模数8把一套或15把一套。表7－1所示为8把一套的模数铣刀刀号及铣削齿数的范围。

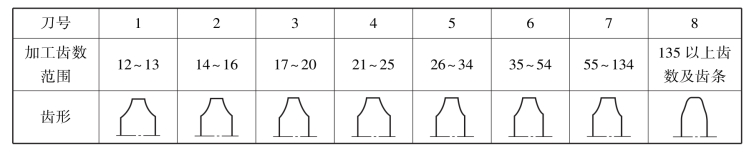

表7－1　模数铣刀的刀号及铣削齿数的范围

2.铣削齿轮的方法(www.zuozong.com)

铣削渐开线齿轮时，首先应选择模数相同，刀号正确的模数铣刀；然后装夹并校正工件；开冷却液，试切加工；当铣完一条齿槽后，利用分度头分度，接着铣下一条齿槽，直至完成全部加工。

在卧式铣床上铣削直齿圆柱齿轮的方法，如图7－27所示。

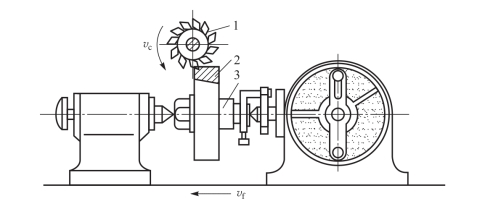

图7－27　卧式铣床上铣削直齿圆柱齿轮

1—齿轮铣刀；2—齿轮坯；3—心轴

3.铣削齿轮的优缺点

在铣床上铣削加工齿轮，其优点是设备简单，操作方便，刀具成本较低；但加工所得到的齿轮精度不高，仅可达到IT11～IT9级，而且生产效率很低，主要用于修配车间或单件生产方式。
