汽车电子电气系统中的逻辑电路应用与原理

汽车控制电路中,逻辑电路的应用非常广泛。所谓的逻辑电路就是通过电路来反映日常生活中的逻辑关系。逻辑电路由三个基本的门电路组成,即与门、非门、或门。三个基本的门电路可以组成不同的复合门电路,比如与非门电路等。

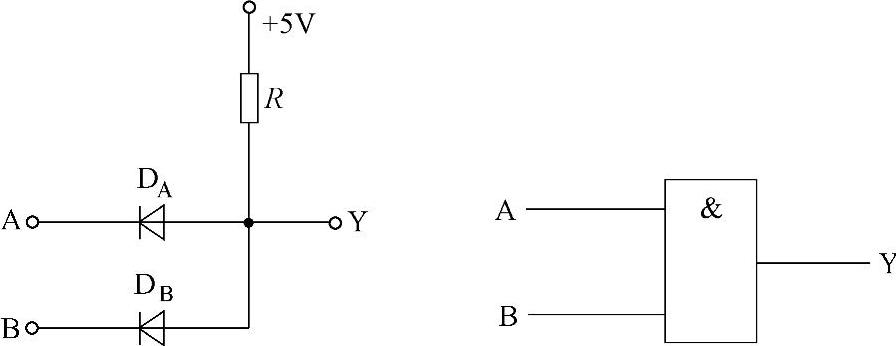

图3-3 与门电路原理和电路符号

1.与门

与门电路表示的逻辑关系是如果某一事件的所有条件都成立,这个事情就发生,否则这个事情就不发生,如图3-3所示,在这个电路中,只有在开关A和B都闭合时,灯泡才会亮。如果有一个开关断开或者两个开关都断开,那么灯泡就不亮。

图3-3中A和B是电路的两个输入信号,相当于图3-4等效电路中的两个开关A和B;Y表示输出信号,相当于图3-4等效电路中的灯泡。在实际的半导体与门电路中,只有在两个输入端子(A和B)都有电压时,输出端子(Y)才会有电压,如果A和B任一个为“0”或者两个都为“0”,那么Y也是“0”。表3-1所示为与门电路端子A、B、Y可能的组合。

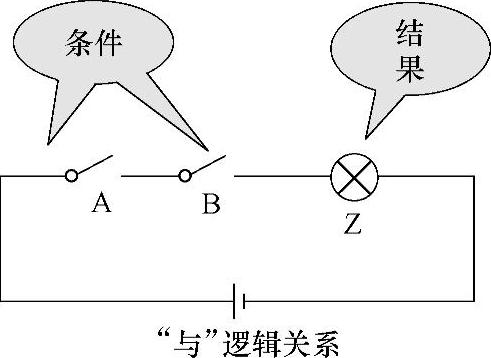

图3-4 与门的等效电路

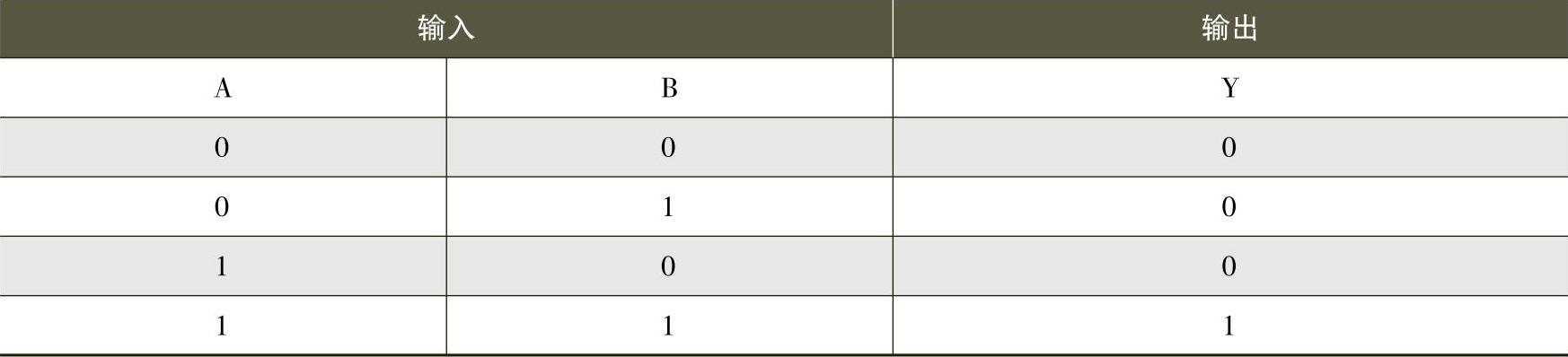

表3-1 与门电路端子A、B、Y可能的组合


2.或门

或门表示的逻辑关系是如果某一事件的条件中只要有一个或一个以上成立,这个事件就发生,否则这个事件不发生。如图3-5所示,两个输入端子(A和B)中如果有一个有电压或两个都有电压,那么输出端(Y)就有电压。其等效电路如图3-6所示,如果开关A和B中有一个闭合(或者两个都闭合),灯泡就会亮。表3-2所示为或门电路端子A、B、Y可能的组合。

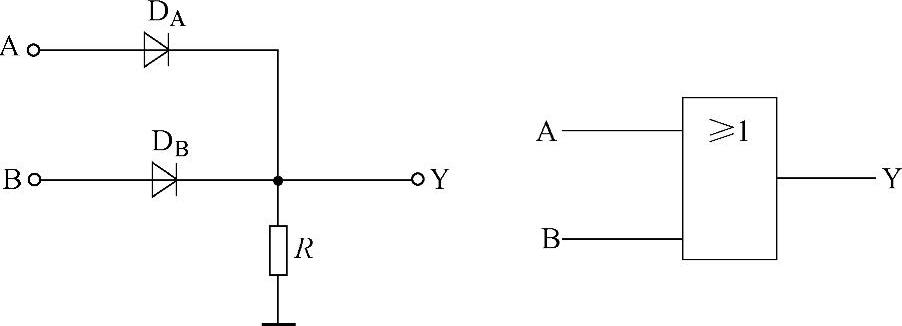

图3-5 或门电路


图3-6 或门的等效电路

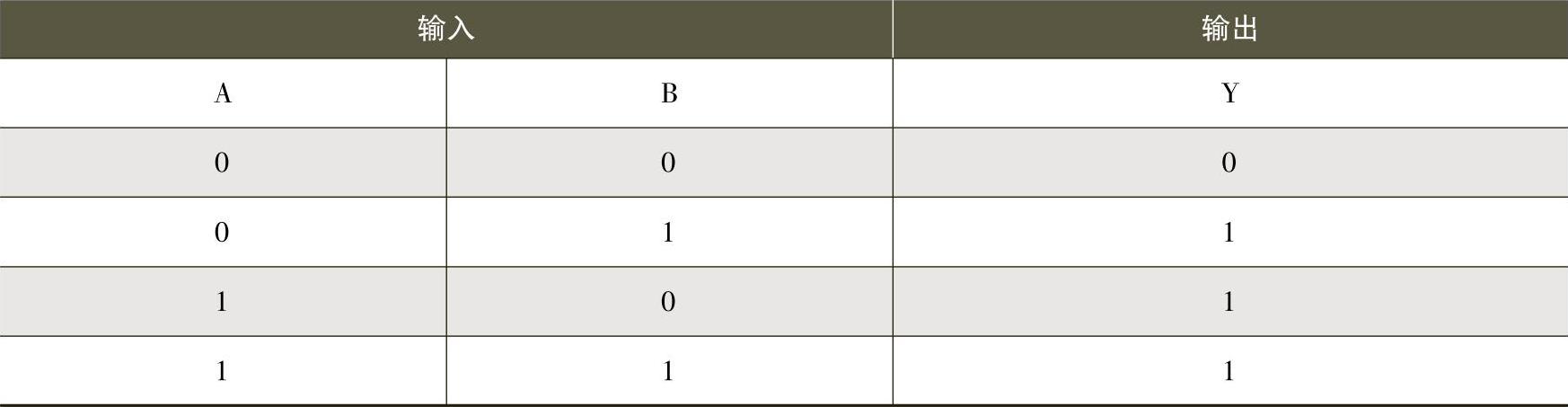

表3-2 或门电路端子A、B、Y可能的组合


3.非门

非门表示的逻辑关系是某一事件的发生取决于某个条件的否定:如条件成立,这件事不发生;如条件不成立,这件事反而发生。因此,非门也称为反向器。其电路和等效电路分别如图3-7、图3-8所示。在等效电路中,如果A闭合灯泡不亮,那么A断开灯泡就亮。表3-3所示为非门电路端子A、Y可能的组合。(www.zuozong.com)


图3-7 非门电路

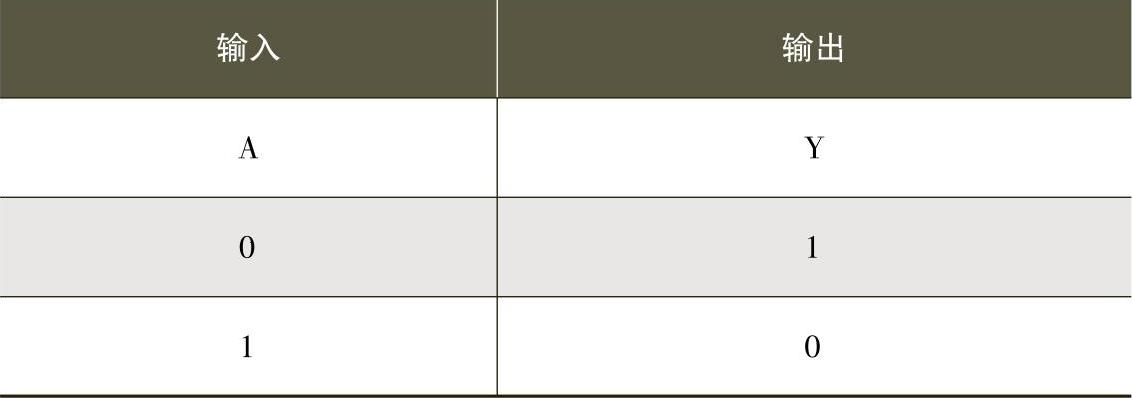

表3-3 非门电路端子A、Y可能的组合

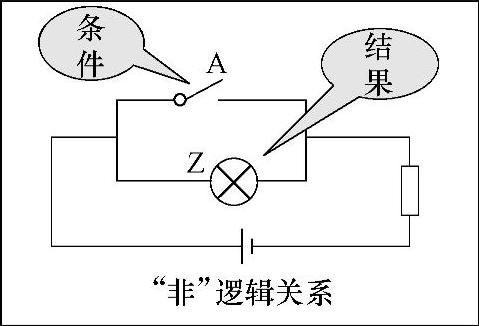

图3-8 非门的等效电路

4.与非门

与非门是与门和非门的组合,因此,只要输入端(A和B)都有电压“1”时才会在输出端子(Y)上输出“0”,如图3-9所示。表3-4所示为与非门电路端子A、B、Y可能的组合。

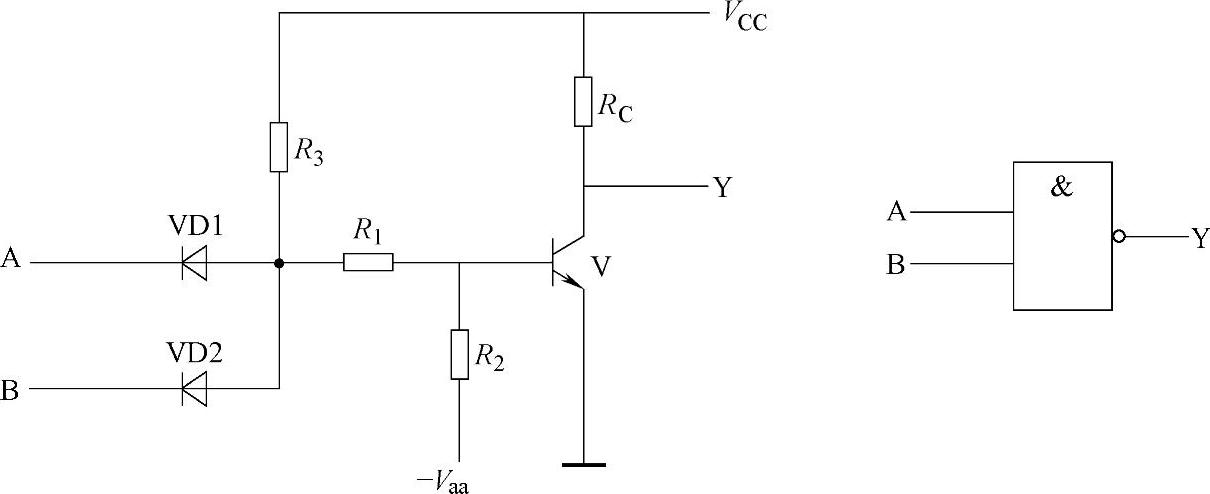

图3-9 与非门电路

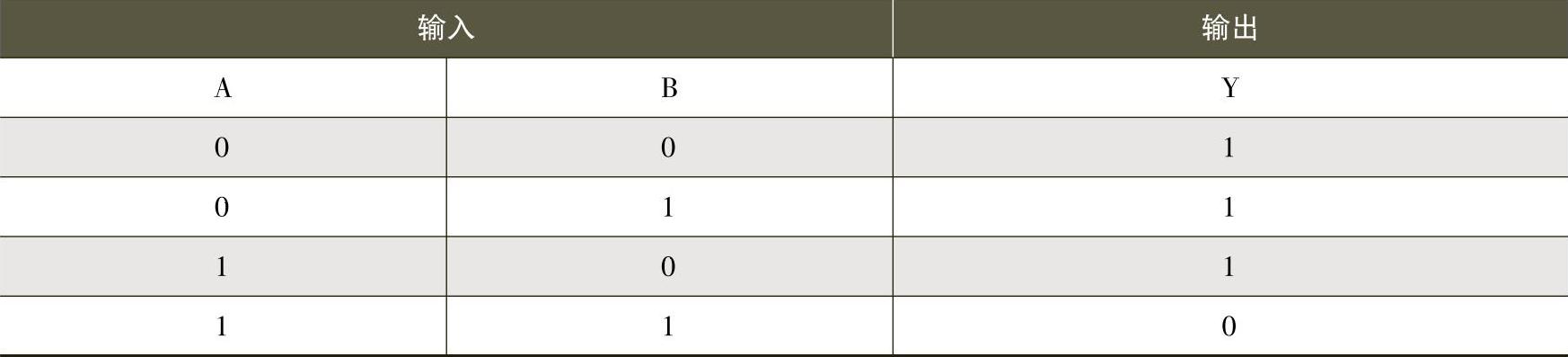

表3-4 与非门电路端子A、B、Y的可能组合


5.或非门

或非门就是或门和非门的组合,也可以简单理解为对或门的否定,如图3-10所示。表3-5所示为或非门电路端子A、B、Y的可能组合。

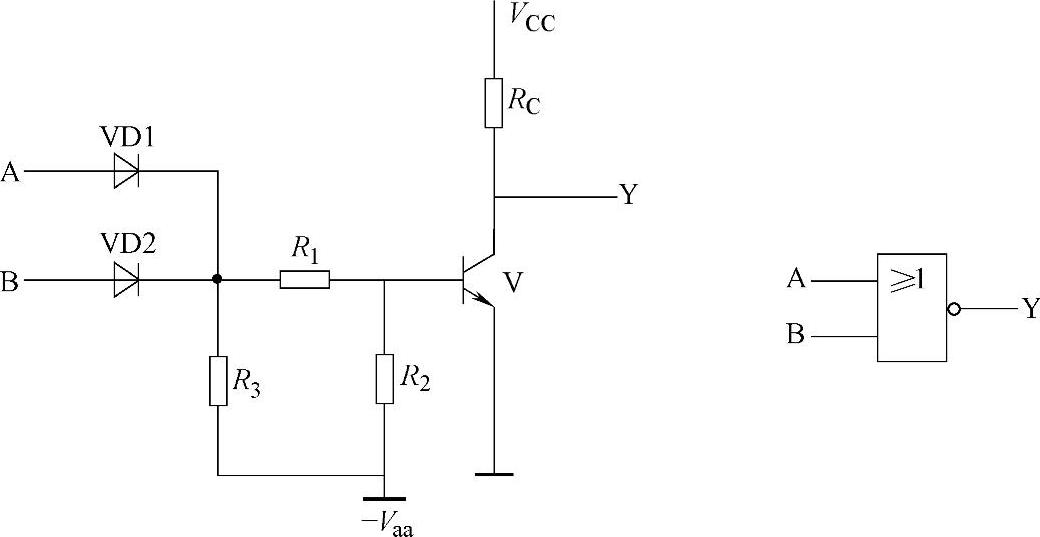

图3-10 或非门电路

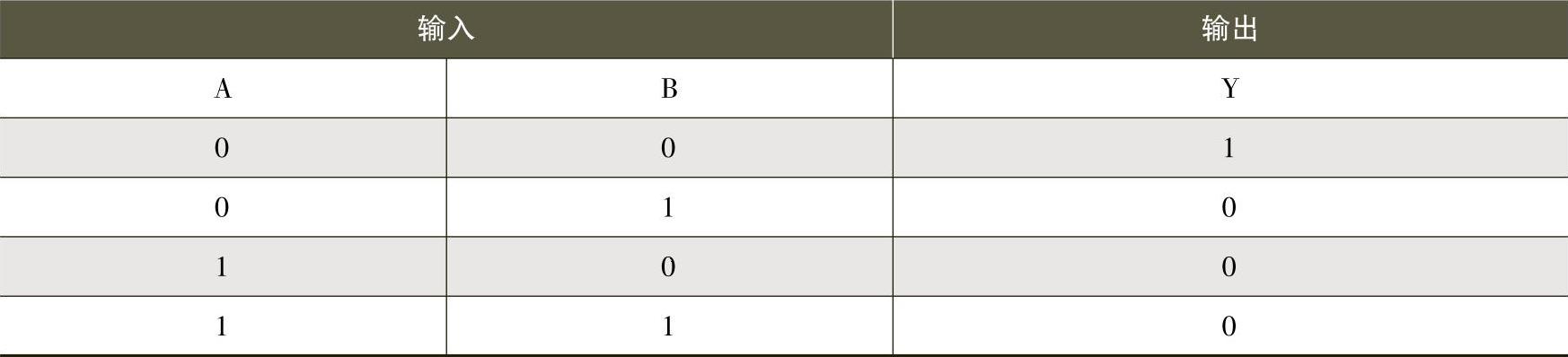

表3-5 或非门电路端子A、B、Y的可能组合
