汽车雾灯开关样式及控制电路图，北京现代伊兰特悦动雾灯系统解析

雾灯是在有雾、下雪、暴雨或尘土弥漫的行驶条件下，为改善照明条件，提高能见度而设置的照明设备，也可起到信号标志灯的作用。雾灯多使用穿透力强的黄色灯，其灯泡或配光镜制成黄色。

雾灯分前雾灯和后雾灯，前雾灯一般为明亮的黄色，后雾灯则为红色。后雾灯的标志和前雾灯有一点区别，前雾灯标志的灯光线条是向下的，后雾灯的是平行的，一般位于车内的仪表控制台上。由于雾灯亮度高、穿透性强，不会因雾气而产生漫反射，所以正确使用能够有效预防事故的发生。在有雾的天气，前后雾灯通常是一起使用的。雾灯开关有多种样式，图5-22为雾灯及雾灯开关。

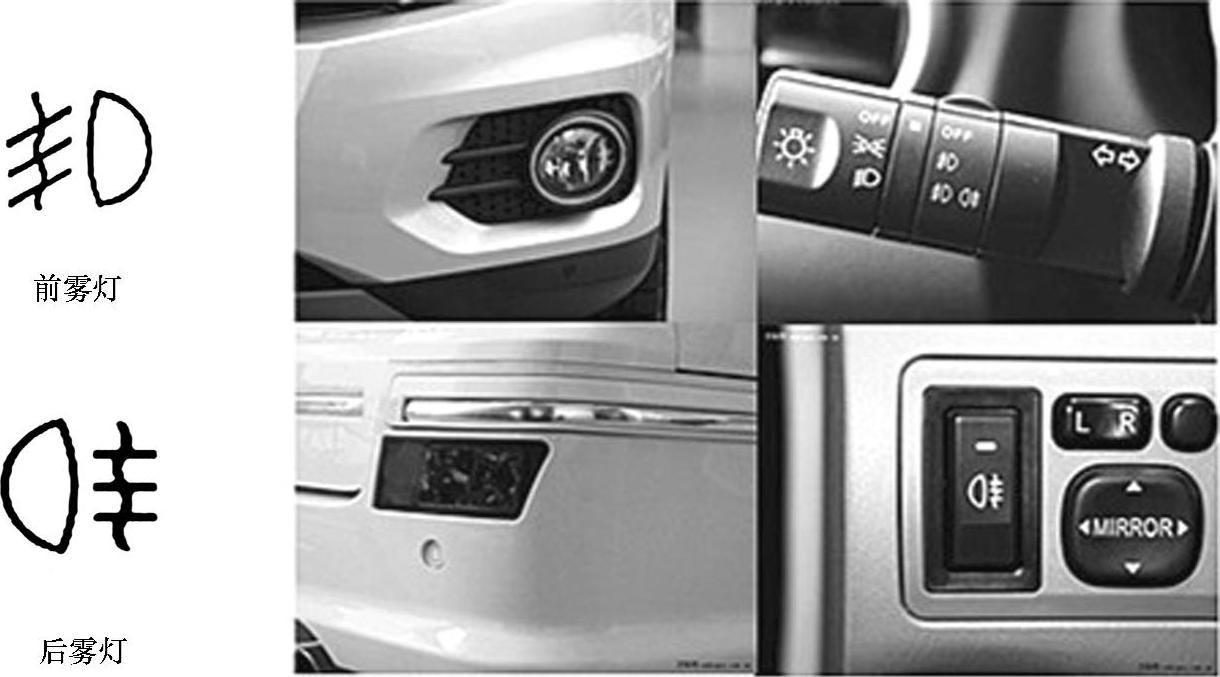

图5-22 雾灯及雾灯开关

前雾灯装于汽车前部比前照灯稍低的位置，左右各一个，用于照亮车辆前方路面。后雾灯装于汽车尾部，有些车辆只一个后雾灯，用于向后方车辆或行人标示行车位置。(www.zuozong.com)

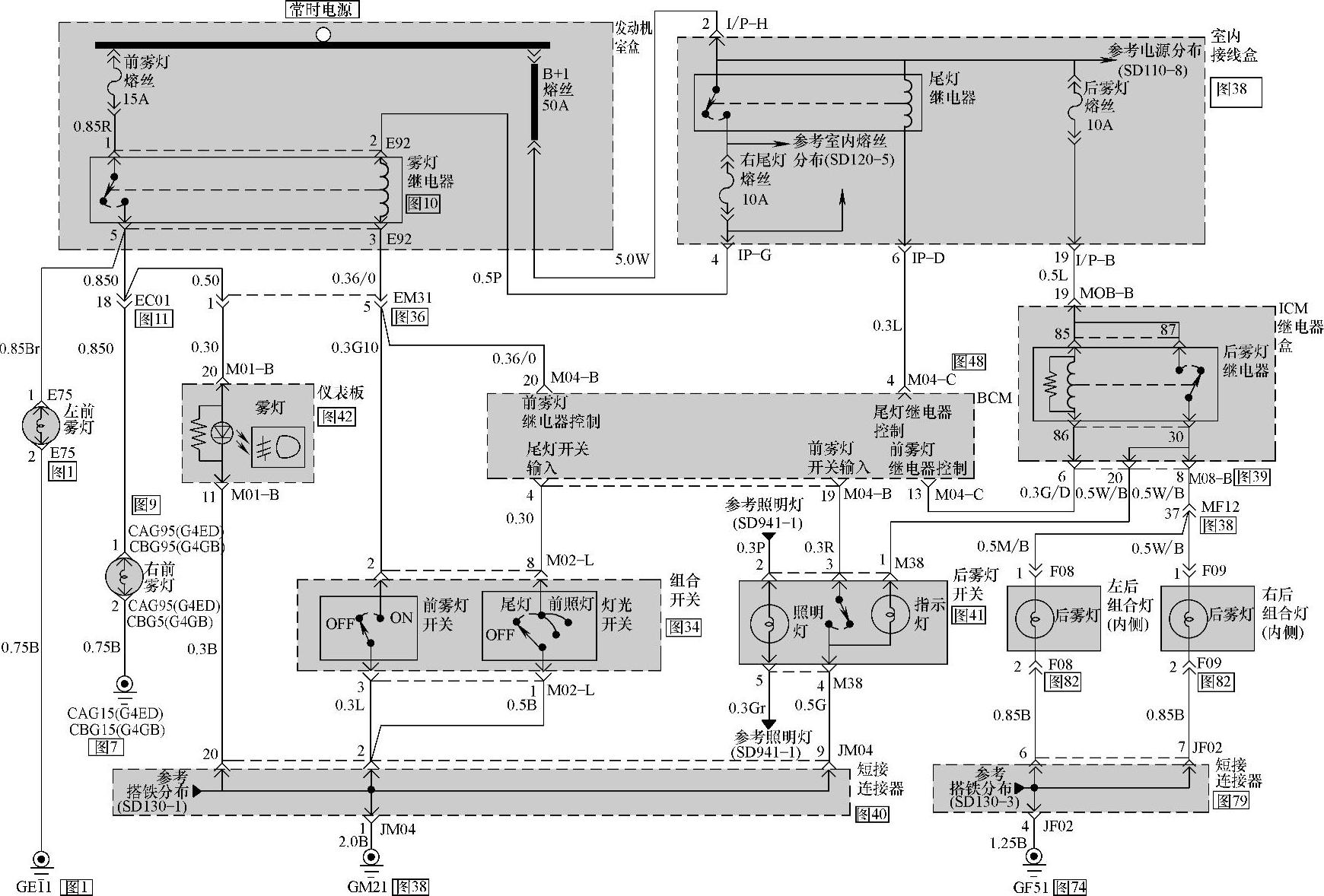

图5-23 北京现代伊兰特悦动雾灯系统控制电路

图5-23所示为北京现代伊兰特悦动前后雾灯电路图。首先打开组合开关中尾灯开关，BCM接收到这一信号后控制尾灯继电器线圈回路搭铁，尾灯继电器触点闭合，打开前雾灯开关后，常时电源就能通过易熔丝和尾灯继电器触点给雾灯继电器供电，雾灯继电器触点闭合，此时，常时电源通过前雾灯熔丝和雾灯继电器触点，给左/右前雾灯供电后搭铁，形成闭合回路，前雾灯点亮。同时在雾灯继电器通往仪表板雾灯指示灯回路也接通，指示灯点亮。打开后雾灯开关，BCM接收到这一信号后控制后雾灯继电器线圈回路搭铁，后雾灯继电器触点闭合，此时常时电源通过易熔丝、后雾灯熔丝和后雾灯继电器触点给后雾灯灯泡供电后，再经过短接连接器后搭铁，后雾灯点亮。同时在后雾灯继电器之后后雾灯指示灯通电并经过短接连接器后搭铁，形成回路，后雾灯指示灯点亮。
