球体承载力及其与杆件的连接|钢结构连接设计手册

1）在计算焊接空心球的承载力设计值时，可先按式（4-34）的要求确定空心球的最小外径，即空心球构造要求的外径。

2）当空心球的外径为120～500mm时，其受压和受拉承载力设计值，应分别按式（4-35）、式（4-36）计算。

受压空心球：

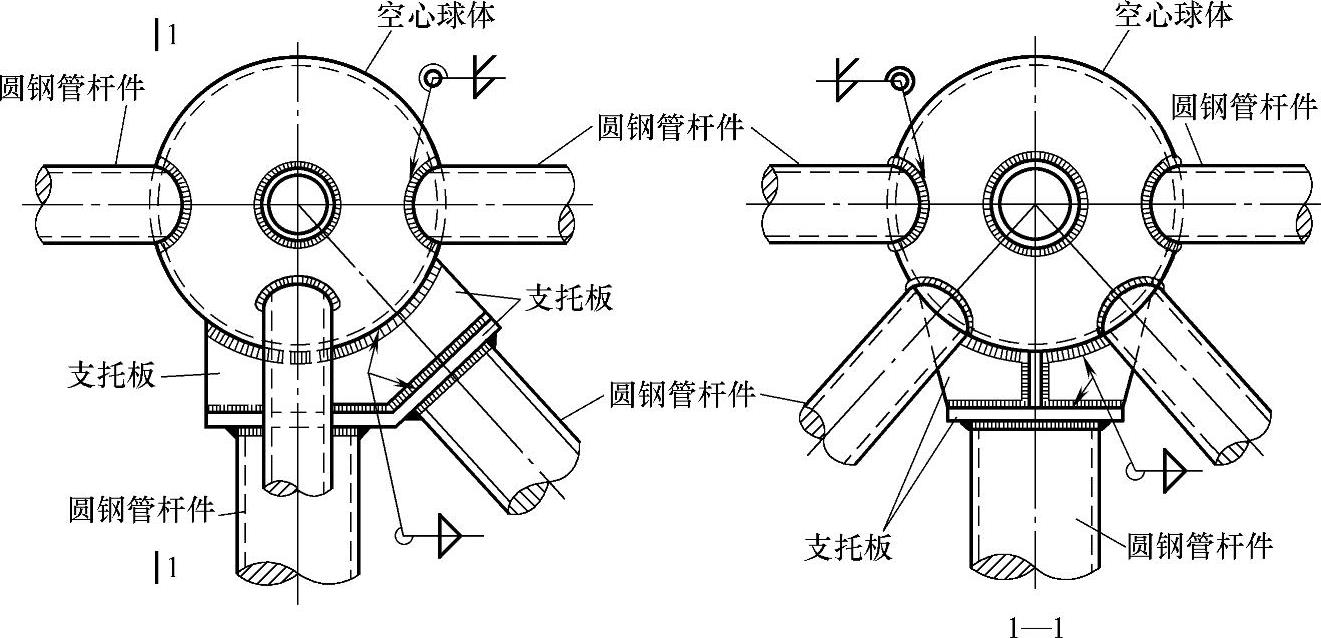

图4-25 增设支托板的连接节点

受拉空心球：

N_t=0.55η_ttdπf≥N_tmax （4-36）

式中 N_c——受压空心球的轴向受压承载力设计值（N）；

t——空心球的壁厚（mm）；

D——空心球的外径（mm）；

d——与空心球相连的对应于N_cmax或N_tmax的圆钢管杆件的外径（mm）；

N_cmax——与空心球相连的圆钢管杆件的最大轴心压力（N）；

N_tmax——与空心球相连的圆钢管杆件的最大轴心拉力（N）；

η_c——受压空心球加肋承载力提高系数，对无肋空心球，η_c=1.0；对有肋空心球η_c=1.4；(www.zuozong.com)

N_t——受拉空心球的轴向受拉承载力设计值（N）；

f——钢材的抗拉强度设计值（N/mm²）；

η_t——受拉空心球加肋承载力提高系数，对无肋空心球，η_t=1.0；对有肋空心球，

η_t=1.1。

3）在中跨度以上网架或杆件内力较大时，圆钢管杆件与空心球的焊接连接，一般应采用符合图4-23所示的完全焊透的坡口对接焊缝，此时可视焊缝与母材等强度而不必进行计算。

沿全周角焊缝连接，一般用于小跨度轻型网架，此时角焊缝的焊脚尺寸的确定方法有以下两种。

①按被连接圆钢管杆件截面面积的等强度条件的连接：

式中 A_st——被连接圆钢管杆件的截面面积；

f——杆件所用钢材的抗拉、抗压强度设计值；

d——被连接圆钢管杆件的直径。

②按被连接圆钢管杆件实际内力的连接：

式中 N——被连接圆钢管杆件的轴心拉力或压力。
