下面将从逻辑图转换为真值表、真值表转换为逻辑式、真值表转换为最简逻辑式、逻辑式转换为真值表、逻辑式转换为逻辑图、用与非门实现逻辑式等方面进行举例说明。
（1）逻辑图转换为真值表
在电路设计窗口区绘制如图4.30（a）所示电路，仿真时单击“逻辑电路图转换为真值表”按钮，转换结果如图4.30（b）所示。

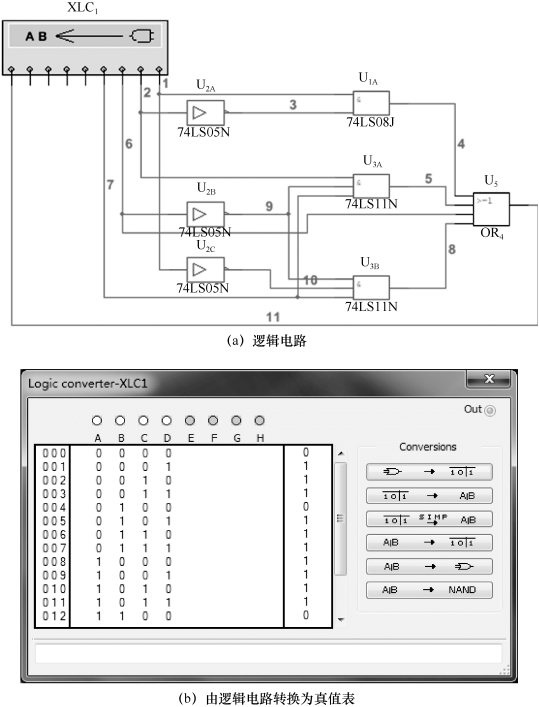

图4.30 逻辑图转换为真值表
（2）真值表转换为逻辑式
打开逻辑转换仪面板，并选取3个变量A、B、C，并指定输出值，注意“X”表示可为0或1，单击“真值表转换为逻辑式”按钮，则会在面板下方对话框中显示该真值表所对应的逻辑式，如图4.31所示，其结果为A′B′C+AB′C+ABC。
（3）真值表转换为最简逻辑式
在图4.31所示逻辑转换仪面板中，单击“真值表转换为最简逻辑式”按钮，则将真值表转换为最简逻辑式显示，如图4.32所示，最简逻辑式为B′C+AC。

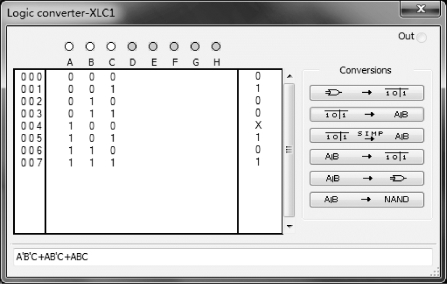

图4.31 真值表转换为逻辑式

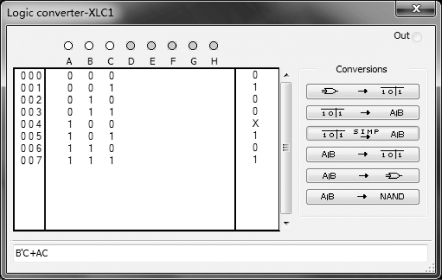

图4.32 真值表转换为最简逻辑式(www.zuozong.com)
（4）逻辑式转换为真值表
在逻辑式输入区中输入AC′+ABC+B′C，并单击“逻辑式转换为真值表”按钮，转换结果如图4.33所示。

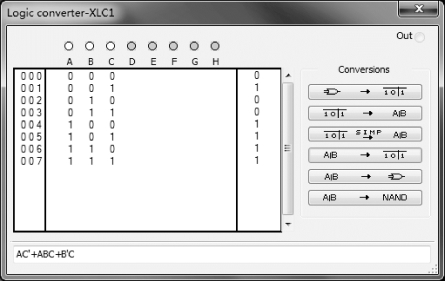

图4.33 逻辑式转换为真值表
（5）逻辑式转换为逻辑图。
在逻辑式输入区中输入AC′+ABC+B′C，并单击“逻辑式转换为逻辑图”按钮，转换结果如图4.34所示。

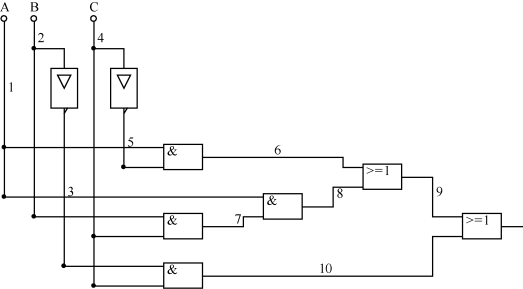

图4.34 逻辑式转换为逻辑图
（6）用与非门实现逻辑式。
在逻辑式输入区中输入AC′+ABC+B′C，并单击“用与非门实现逻辑式”按钮，转换结果如图4.35所示。

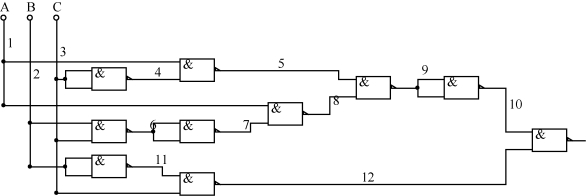

图4.35 用与非门实现逻辑式
