减压器的工作原理及注意事项

由于气焊时不需要高压力，而气瓶内贮存气体的压力很高，采用减压器可以使气瓶内的高压气体调节成工作用低压气体，并且在使用过程中能保持低压气体的压力稳定。减压器的作用可以归纳为两条：

1）使钢瓶内的高压气体输出后变为工作用的低压气体；

2）使气体能够保持所需要的固定工作压力，不致使压力突然上升或突然下降。

在电冰箱维制冷系统修过程中，气焊时使用的减压器为单级反作用式减压器，其工作原理如图6-26所示。从气瓶来的高压气体进入高压室6，高压表11即显示此时气瓶中气体的压力。高压气体经过减压活门5减压后流入低压室7，此时气体体积增大，压力降低，由出气口供给气焊使用。

低压表12指示的是减压后气体的工作压力值。调节杆1通过工作弹簧2、弹性薄膜3、传动杆4和副弹簧9开闭减压活门，以改变高压气体流入低压室的数量，获得需要的工作气压。

当气体用量增大时，低压室中气体压力就会下降，此时弹性薄膜3就会向上鼓起，使减压活门5开启度增大，流入低压室7的高压气体量增多，使低压气体压力增高；反之，当气体用量减少时，减压活门开启度逐渐缩小，减少流入的高压气体量，使低压气体维持稳定的工作压力。

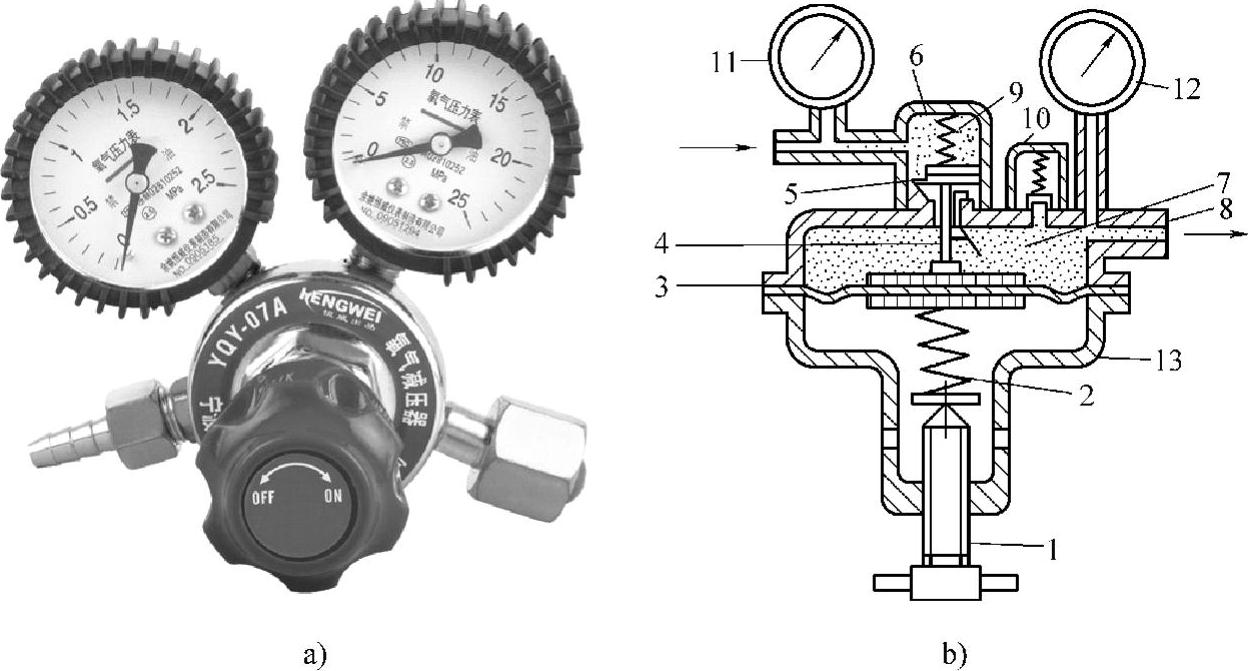

图6-26 单级反作用式减压器的实物及工作原理(www.zuozong.com)

a）实物图 b）原理图

1—调节杆 2—工作弹簧 3—弹性薄膜 4—传动杆 5—减压活门 6—高压室 7—低压室 8—出气口 9—副弹簧 10—安全阀 11—高压表 12—低压表 13—外壳

当气瓶内高压气体随着消耗而降低时，减压活门5由于受高压气体的压力减小，而会开启得稍大些，使高压气体流入低压室气体的流量增多，维持低压室的气体压力不变，达到自动稳压的作用。

如果在使用过程中减压器发生故障，使低压室的气体压力超过允许最高压力值时，气体便从安全阀10处自动逸出，从而保护了减压器。

减压器的使用：使用减压器时，要将减压器拧紧到氧气的瓶阀上，再将输气胶管接到减压器低压端出口上，并用胶管扎头扎紧，然后开启氧气瓶瓶阀。调节工作气体的压力时，顺时针方向旋动调压螺钉，便可调节输出的低压氧气的压力；气焊操作时，氧气低压表示值在0.1～0.49MPa范围内为宜，乙炔低压表指示值以不超过0.05～0.07MPa为宜。

开启减压器时，操作者不要站在减压器的正面或氧气瓶出气口前面，以免发生意外。乙炔、检漏用氮气等气体所用的减压器的作用、结构、使用方法等和氧气减压器基本相同，在此就不作说明了。
