室内电线规划与设计：看图学家装电工

1.导线截面积的设计

一般来说，铜芯线的安全载流量为5-8A/mm²，如：2.5mm²BVV铜芯线安全载流量的推荐值为2.5mm²×8A/mm²=20A，4mm²BVV铜芯线安全载流量的推荐值4mm²x8A/mm²=32A。

考虑到导线在长期使用过程中要经受各种不确定因素的影响，一般可按照以下经验公式估算导线截面积(mm²)，即

导线截面积≈I/4

例如，某家用单相电能表的额定电流最大值为40A，则选择导线为

I/4≈40/4=10即选择10 mm²的铜芯导线。

室内装修常用铜芯线的安全电流估算见表3-6。

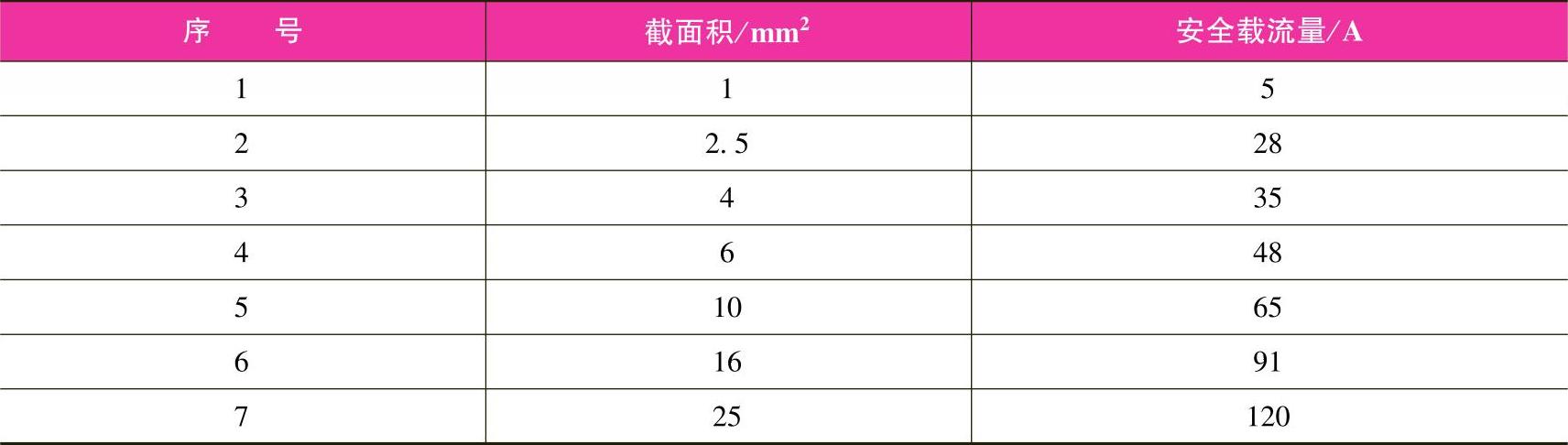

表3-6 常用铜芯线的安全电流估算

在实际需要时，还要考虑到未来增加电器的可能性，所以要留足余量，5A电流至少选用1.5mm²铜芯线，这样使用安全就有保障了。

根据电流选择电线截面积的基本原则是，宁大勿小，留足余量。

【重要提醒】

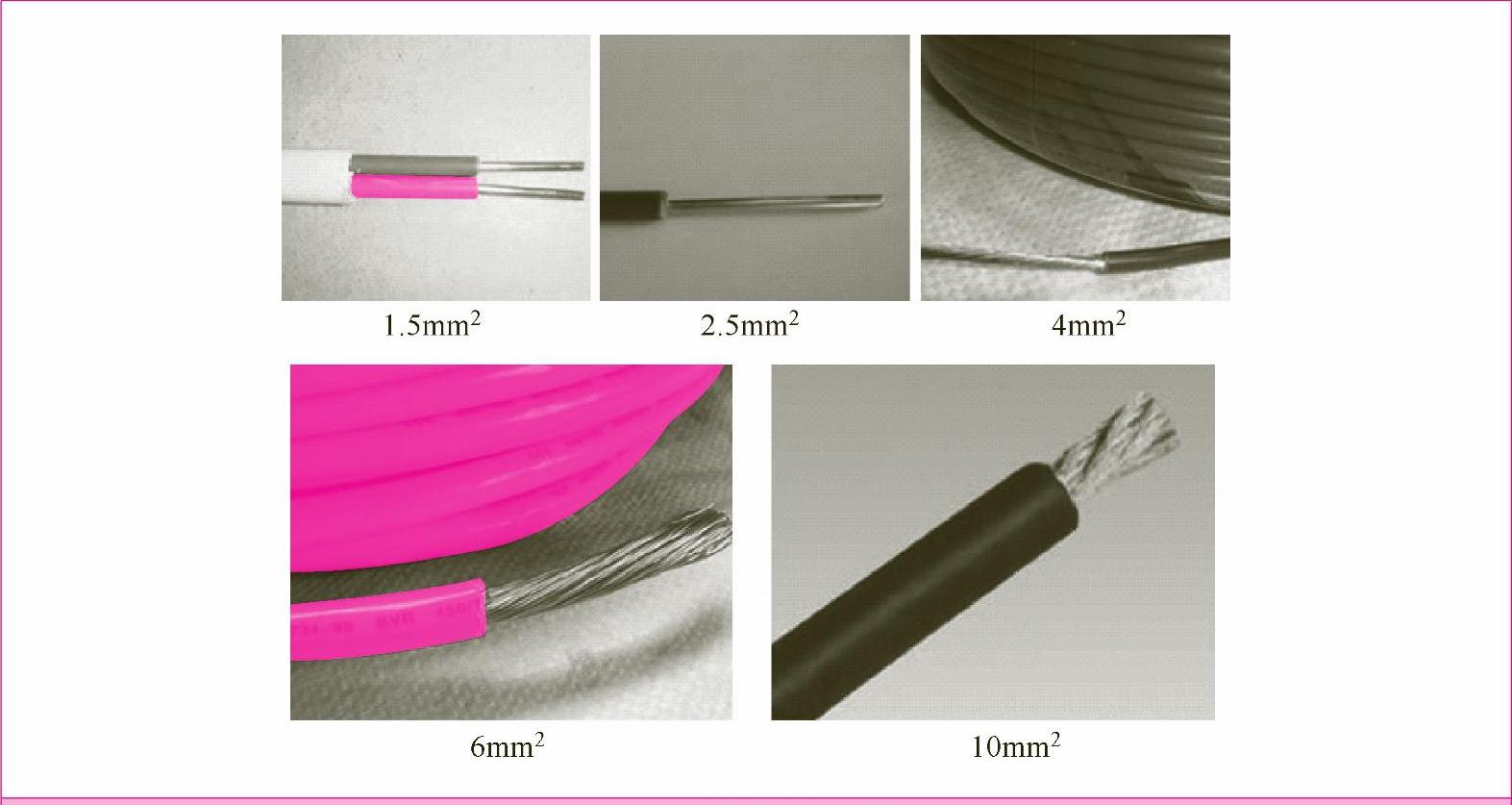

家用铜芯线有硬线和软线之分，常见的尺寸有1.5mm²、2.5mm²、4mm²、6mm²、10mm²这几种，如图3-11所示。

以三室一厅家庭线路为例，入户线选择10mm²铜芯线，客厅空调选择6mm²铜芯线，其余空调选择4mm²铜芯线，厨房、卫生间选择4mm²铜芯线，插座、灯电源2.5mm²铜芯线，开关线选择1.5mm²铜芯线，接地线1.5mm²铜芯线双色铜芯线。

2.导线长度的估算(www.zuozong.com)

家装时，电线采购量的估算方法比较多，许多电工师傅都总结出了很实用的经验，下面介绍的是其中的一种估算方法。

1）确定门口到各个功能区（主卧室、次卧室、儿童房、客厅、餐厅、主卫、客卫、厨房、阳台1、阳台2、走廊）最远位置的距离，把上述距离量出来，就有A米、B米、C米、D米、E米、F米、G米、H米、I米、J米、K米，共11个数据。

图3-11 家庭常用铜芯线

2）确定各功能区灯的数量（各个功能区同种灯具统一算1盏），各功能区插座数量，各功能区大功率电器数量（没有用0表示）。

3）计算：一般单芯铜芯线为（100±5）m/卷，根据计算结果，即可得出采购各种电线的长度，见表3-7。

表3-7 家装电路铜芯线采购量估算

例如，某3室2厅2卫1厨房1阳台的房子，以上A、B、C、D、E、F、G、H、I、J、K的实际测量数据分别为12m、12m、15m、7m、4m、12m、4m、6m、15m、0m、8m，各功能区灯的数量都为1，各功能区插座的数量都为2，各功能区大功率电器数量都为1。根据表3-7的公式计算，其结果为，1.5mm²线需要300m（3卷）、2.5mm²线需要702m（7卷）、4mm²线需要351m（4卷）。

目前，新房家装一般采用铜芯单股线或铜芯多股线（用量与铜芯单股线一致），用套管敷设在墙内（暗敷设）。1.5mm²的铜芯线用于走灯线，2.5mm²的铜芯线用于开关插座，4mm²的铜芯线用于空调线等大功率的电器，双色地线用于电器的漏电保护。

如采用铜芯单股线(BV)或BVR，以100m²的房屋面积家装为例，电线用量的大致数量见表3-8。1.5mm²花线用作接地线，1.5mm²红、蓝线用作照明线，2.5mm²用作插座线，4mm²用作空调等大功率插座线。

表3-8 100m²套房家装电线用量
