楼宇管理系统接口设计：采用OPC实现各子系统集成

7．3　楼宇管理系统与各子系统接口设计

BMS系统是楼宇监控系统集成管理的核心。能否方便、灵活地接入各种差异极大的子系统，是BMS系统软件的一个重要问题，这个问题解决得好，会给系统带来极大的适应性。BMS系统的方案是采用OPC。集成方式见图7－11。

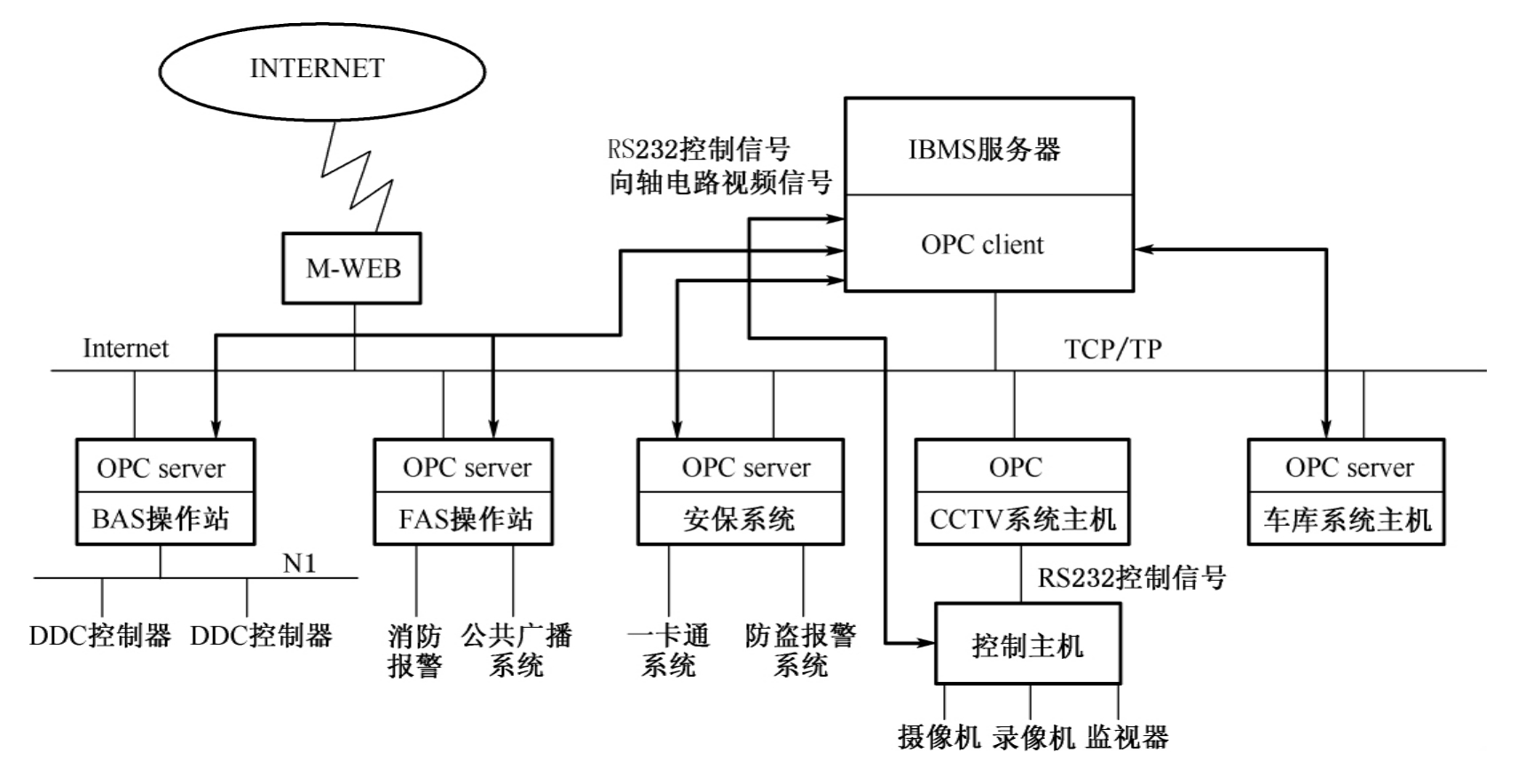

图7－11　BMS系统与各子系统集成接口示意图(www.zuozong.com)

如果欲接入的子系统直接提供了OPC Server，那么只需在BMS系统软件的OPC Client端配置一下新OPC Server的信息，系统就可工作了。如果子系统的厂商没有提供OPC Server，提供的是其他通讯协议，则需要第三方在所提供协议的基础上开发一个OPC Server。常用的通讯形式和协议，例如有，DDE、NetApi、Socket、RS232、RS485、LonWorks、BACnet等，都可以用OPC形式接入BMS。由于OPC是一个相对较新的标准，国内设备厂商对其支持还不够广泛、还不够普遍，很多设备目前还没有OPC Server。针对这种情况BMS提供了OPC快速开发工具OPCRDK，帮助用户快速开发OPC Server。OPCRDK同时支持OPC Data Access Server和Alarm and Event Server。

由于BMS系统以OPC Server的方式集成第三方系统，在系统实施时需要开发与第三方系统的接口驱动程序，因此，第三方系统厂商必须提供其系统的接口协议及所采用的接口形式。同时有义务配合BMS系统的实施。

为配合弱电各子系统的集成，需要集成的各子系统供应商必须在签订设备合同时，提供相应的通讯协议文本。在子系统调试开通后，提供现场数据的地址组态详细资料。对通讯协议的内容要求完整，能据此编程实现通讯。通讯协议的版本必须和主控制机版本一致。通讯协议文本作为供货产品的一个重要组成部分，供货商应对其负全责。如果通讯协议不完整或不能据此实现通讯，则应视为供货商违约。

常用的通讯形式和协议，例如，NetDDE、NetApi、Socket、RS232、RS485、LonWorks、BACnet等，都可以用OPC形式接入SynchroBMS。
