产品设计流程简述

产品设计流程如图7-4所示。

1.提出设计任务

通常，人们是根据市场或社会需求提出设计任务的。产品设计的目的就是将提供的资料设法转化为具有某种功能的技术装置，以满足社会客观的需求。因此，产品设计任务的提出应以社会需求为前提和目标。

2.明确设计要求

根据设计任务，通过现有同类产品资料的检索及调查研究，对所设计产品的功能、生产率、可靠性、使用寿命、生产成本等方面，提出明确而详细的量化指标，形成具体的设计任务书。

3.方案设计

在满足设计要求的条件下，由设计人员构思多种可行的方案，并用方案图和原理图表达出来。经过对各方案的比较和筛选，从几个可行方案中优选出一个功能满足要求、工作原理可靠、结构设计可行、成本低廉的方案。(www.zuozong.com)

4.技术设计

在既定设计方案的基础上，完成产品的总体设计、部件设计和零件设计。将设计结果以工程图样及计算说明书等形式确定下来。

5.制造加工及试验

经过加工制造、样机试验或生产现场使用，将加工、试验过程中发现的问题反馈给设计人员，作为进一步修改的依据。

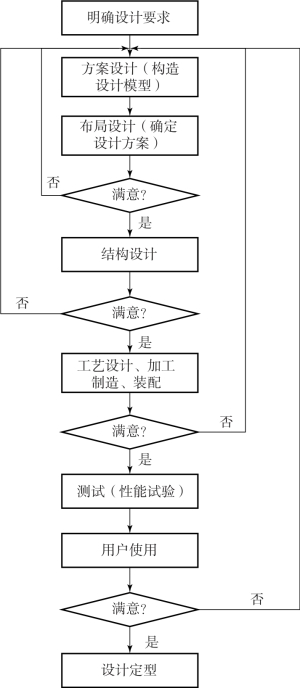

图7-4　产品设计流程

产品设计是多次设计、评价、再设计的反复过程，它是以满足社会客观需求及提高社会生产力为目标的一种创新性劳动。
