【摘要】：图2-18“土星”IB运载火箭全箭高度：68米。“土星”IB是“土星”I的改进型，有强大的第二级S-IVB。在“土星”V研发阶段，用“土星”IB试验“阿波罗”飞行器，为按时完成载人登月任务赢得时间。“土星”IB后来还用于载人“天空实验室”飞行和“阿波罗”-“联盟”19飞船对接任务。“土星”IB第二级S-IVB图2-20“土星”IB第二级“土星”IB第二级由一台J-2发动机提供动力，发动机可以摆动，控制飞行。“土星”IB共9次发射。
制造：第一级S-IB，克莱斯勒。
第二级S-IVB，道格拉斯。
图2-18 “土星”IB运载火箭
全箭高度：68米。
最大直径：6.6米。
级数：2级。
第一级S-IB：8台H-1发动机，推力6，700千牛，推进剂：煤油/液氧。
第二级S-IVB：1台J-2发动机，推力890千牛，推进剂：液氢/液氧。
近地轨道：15，300公斤。
“土星”IB是“土星”I的改进型，有强大的第二级S-IVB。和早期“土星”I不一样，“土星”IB有足够力量把“阿波罗”指令/服务舱或登月舱送入地球轨道。在“土星”V研发阶段，用“土星”IB试验“阿波罗”飞行器，为按时完成载人登月任务赢得时间。“土星”IB后来还用于载人“天空实验室”飞行和“阿波罗”-“联盟”19飞船对接任务。(www.zuozong.com)
“土星”IB第一级S-IB

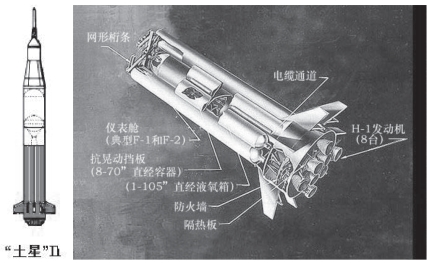

图2-19 “土星”IB第一级
“土星”IB第一级S-IB有9个推进剂容器，8台H-1火箭发动机，以及许多其他零件。推进剂容器包括8个红石火箭油箱（4个放液氧，4个放煤油），围绕1个放液氧的木星火箭油箱。4个外围发动机可以摆动，用于火箭控制。
“土星”IB第二级S-IVB

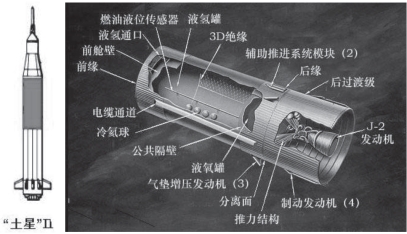

图2-20 “土星”IB第二级
“土星”IB第二级由一台J-2发动机提供动力，发动机可以摆动，控制飞行。推进剂液氢/液氧箱用一个公共壁板分割，减少重量约10吨，长度缩短3米。
“土星”IB共9次发射。前5次为试验飞行，后4次包括3次把航天员送入太空实验室，以及1次搭载3位航天员完成“阿波罗－联盟”飞船对接。

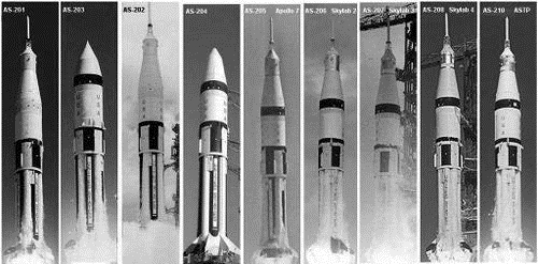

图2-21 “土星”IB火箭9次飞行的星箭结构图
