教你轻松装吊扇-看图学家装电工技能

1.吊扇安装前的准备工作

1）关闭电源，锁上配电箱，防止有人意外地将电源打开。

2）用测电笔测试电路，确保电源已经关闭。

3）戴上眼镜和防尘口罩，防止灰尘。

4）准备好工具和材料，包括人字梯、螺丝刀、电工刀、测电笔、活扳手和电工胶带等。

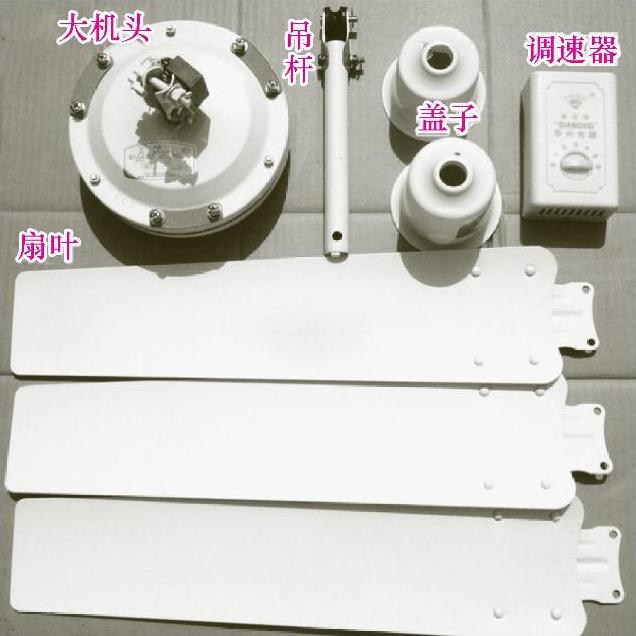

5）认真阅读安装说明，并检查吊扇的零配件是否齐全，检查扇叶各部件是否有明显变形。如果扇叶稍有变形，会使电风扇运转不稳，噪声增大，如图7-41所示。

图7-41 检查吊扇配件有无质量问题

2．吊钩安装

吊扇在运转时，连杆会有一定幅度的摆动，因此在吊扇连杆顶端处设置有一个橡胶或塑料轮，通过这个轮与天花板上的钢质吊钩连接，可确保吊扇运转时有一定的“自由度”。

(1)在空心预制板上安装吊钩

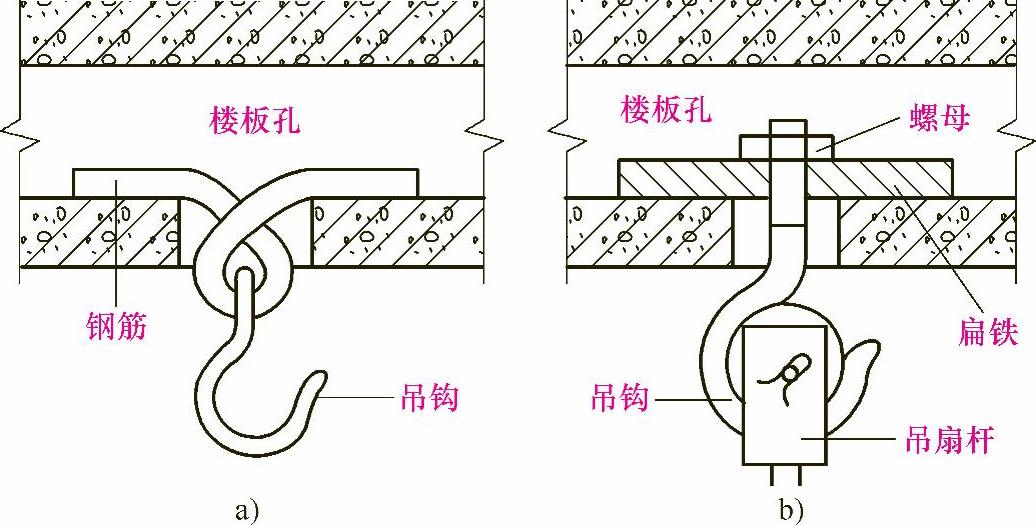

在需要安装吊钩的空心预制板处打一个直径为40mm左右的孔。放人直径为10mm、长为100mm的钢筋，用自制的吊钩与钢筋连接，如图7-42a所示；也可以放人一条长为100mm、截面为20mm×5mm的扁铁，在扁铁的中心打一个通孔，并套上不小于M8（应与吊钩配套）的螺纹，同时在孔的上方焊一个8mm的螺母，最后将吊钩旋在铁板的螺纹孔内，如图7-42b所示。

图7-42 在空心预制板上安装吊钩

（2）在预制梁上安装吊钩(www.zuozong.com)

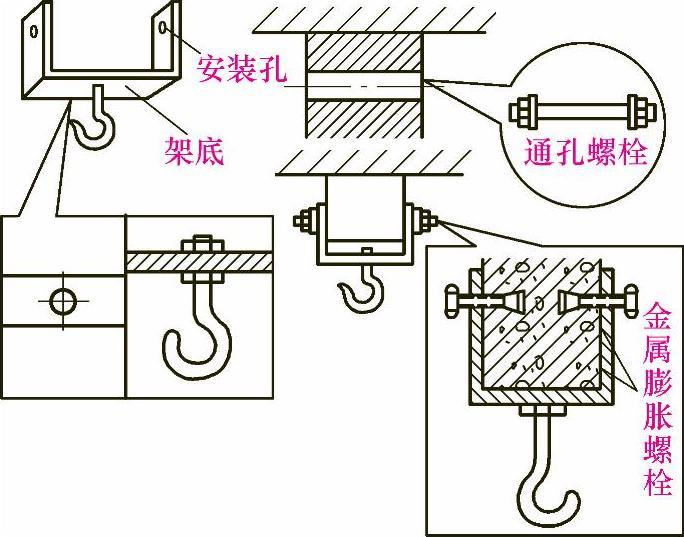

用40mm×3mm扁钢按如图7-43所示形状先做好吊钩架。吊钩架的底宽应按梁底宽度制作，架高按梁高（梁顶至梁底）的1/2再加100mm制作；安装孔应按梁高的1/2再加50mm加工，吊钩安装孔应钻在架底的中点。吊钩与架底的组合，可用两只螺母加平垫圈和弹簧垫圈来紧固，也可采用焊接固定。吊钩与梁壁的组合，可采用通孔穿入螺栓来固定，也可采用在梁壁两侧相对各装一个膨胀螺栓来固定。

图7-43 在预制梁上安装吊钩

（3）在混凝土天花板上安装固定座及吊球架

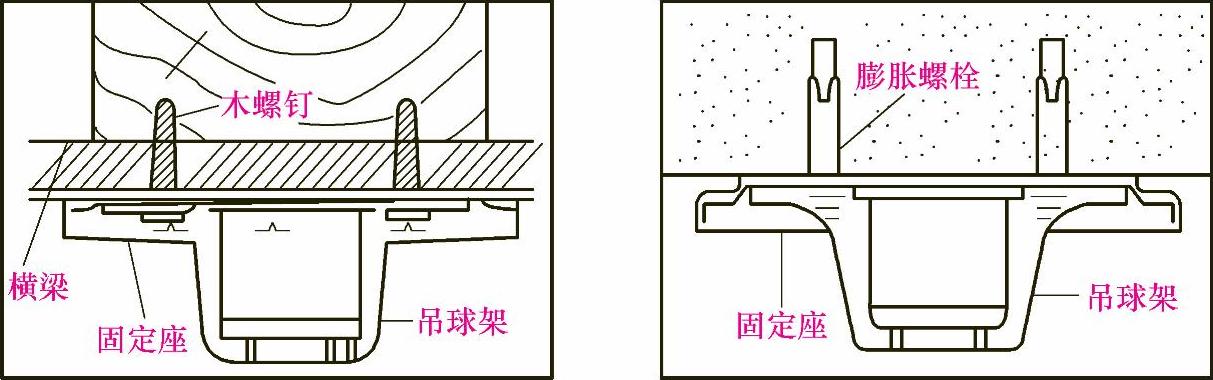

带灯具的高档豪华吊扇，一般配置有固定座及吊球架。可先用ϕ8钻头钻孔，再用M6膨胀螺栓安装在混凝土天花板上，如图7-44所示。

图7-44 在混凝土天花板上安装固定座及吊球架

3．普通吊扇安装方法

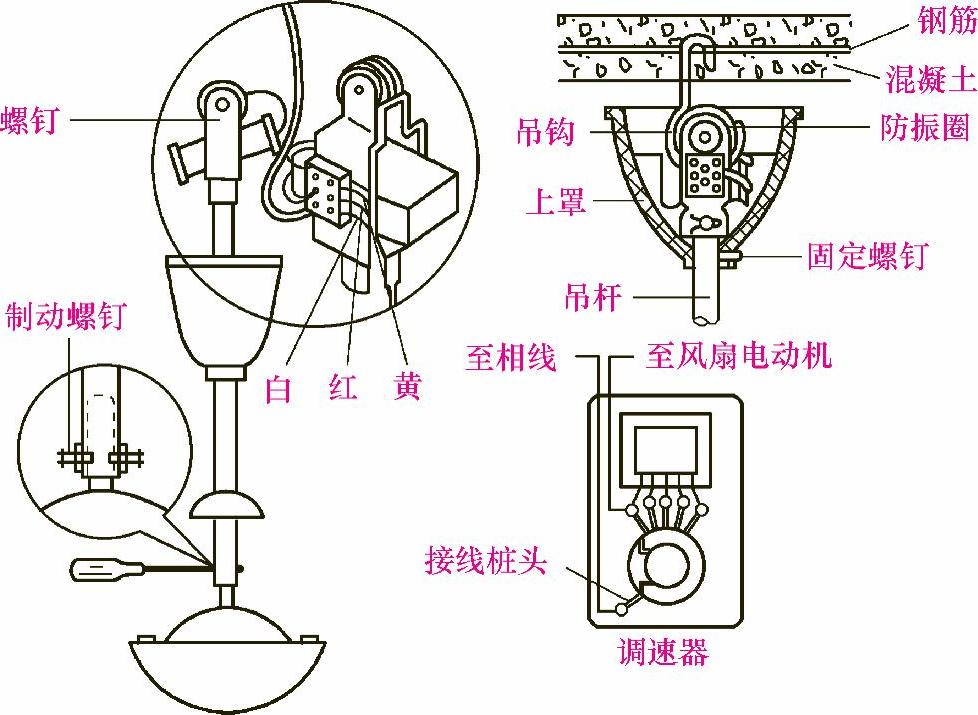

在安装普通吊扇前，先将扇头（带吊臂）安装妥当，接好线路，再将扇叶固定在扇头上（扇叶的凹面应向下）。如果先固定扇叶再装扇头不但妨碍安装，而且容易造成扇叶变形。吊扇的安装如图7-45所示。

图7-45 普通吊扇安装示意图

安装扇叶涉及使用者的人身安全，必须用附带的螺钉和垫片把每一个扇叶紧固在电动机上。

吊扇原理图和接线图如图7-46所示。图中吊扇电动机三根引出线的颜色为红、蓝、黑等。不同牌号的吊扇，引出线的颜色可能不同，安装时一定要细读说明书。

吊扇安装好并检查无误后，即可通电试运转。如果发现转速慢、反转、停转等毛病，应及时断电检查接线是否正确。
