常用黑色金属和有色金属牌号大全

铁、铬、锰称为黑色金属，铁、铬、锰以外的其他金属称为有色金属。一般情况下，黑色金属材料是指钢铁材料，有色金属材料是指非铁金属材料。产品的图样上标有材料的牌号，作为产品的制造者要识别牌号，知道牌号中数字的含义。

（1）钢的各种牌号及用途

1）碳素结构钢。碳素结构钢常见的牌号为Q235AF，表示屈服点为235MPa的A级沸腾钢。具体含义如下：

Q——屈服点代号；

235——屈服强度值为235MPa；

A——质量等级是A级（共有A、B、C、D四级，从A到D依次提高）；

F——沸腾钢（脱氧方法有F、b、Z、TZ，依次是沸腾钢、半镇静钢、镇静钢、特殊镇静钢）。

碳素结构钢用于制造一般结构，如制造工件装配时所需的调整垫板，就采用材料Q235B，用立铣床装夹加工而成，工件的加工图样如图1-125所示，铣削的加工过程如图1-126所示。

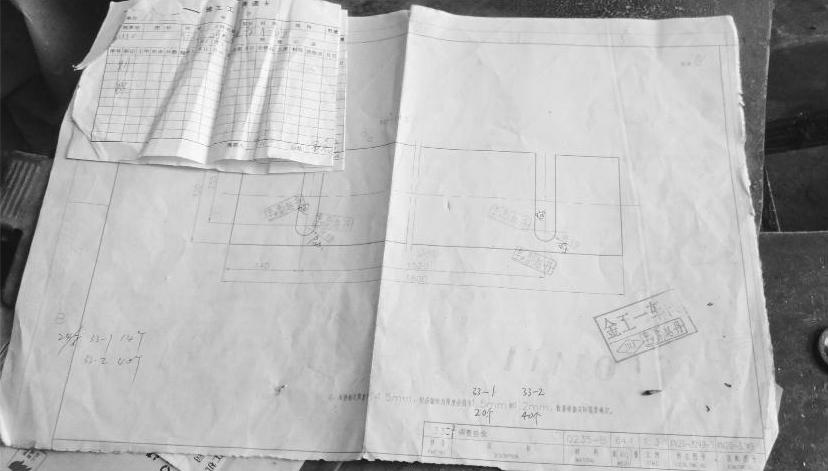

图1-125 垫板的加工图样（材料Q235B）

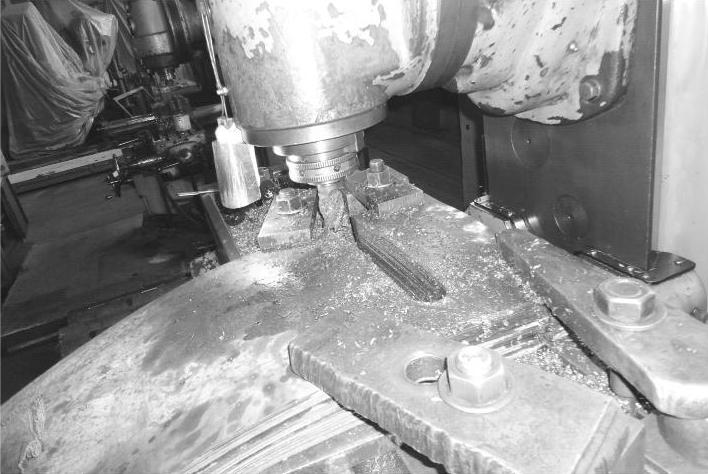

图1-126 垫板装夹在铣床上铣槽

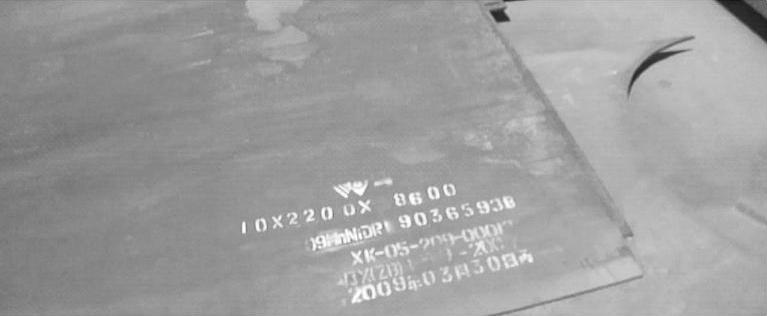

图1-127 钢板上的材料牌号和尺寸规格标记

2）优质碳素结构钢

①10F表示平均碳的质量分数为0.10%的优质碳素结构钢中的沸腾钢。结构钢的钢号用两位数字表示，是该钢平均碳的质量分数的万分数。钢板上有材料牌号和尺寸规格的标记，看懂这些牌号和标记是一个技术工人应具备的常识，如图1-127所示。

材料的牌号和规格都标在钢板上，这是钢板的出厂商标。

规格10×2200×8600表示：钢板的厚度为10mm，宽度为2200mm，长度为8600mm。

材料09MnTiDR表示：结构钢，钢中碳的质量分数为0.09%；合金元素锰（Mn）、钛（Ti）的质量分数<1.5%；D是汉语拼音“低”的拼音字头，表示低温钢板；R是汉语拼音“容”的拼音字头，表示容器钢板。表明该材料制造的压力容器可以在低温状态下使用，即可以在严寒环境下工作。

②08～25钢是低碳钢，用于制造压力容器、小轴和销子；30～55钢是中碳钢，其原材料如图1-128所示，用于制造曲轴、连杆和齿轮，如图1-129所示。60钢以上的牌号是高碳钢，用于制造弹簧和板簧。

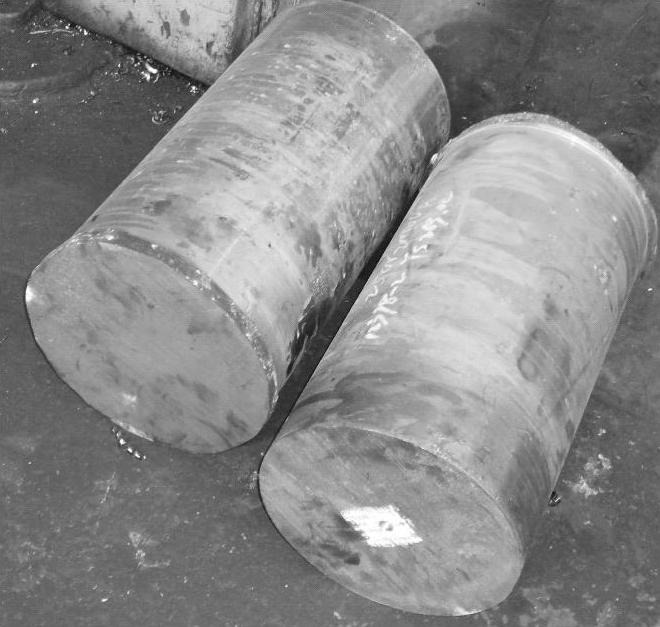

图1-128 中碳钢的锻件原材料

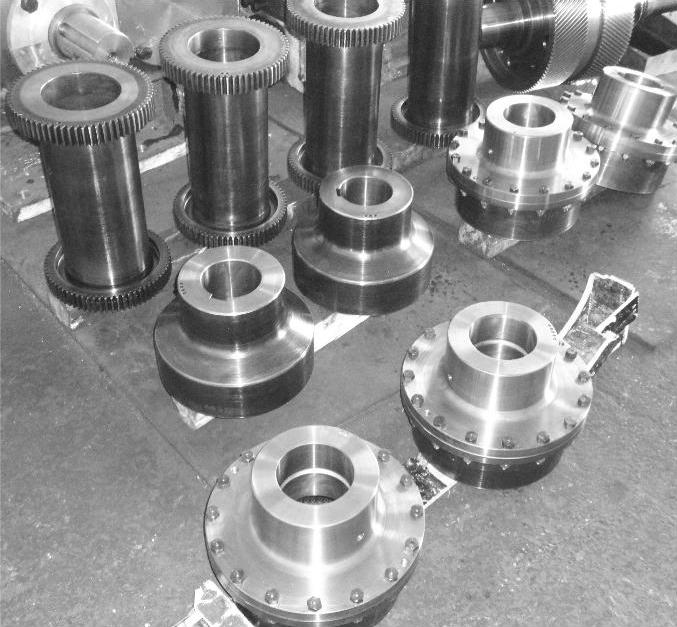

图1-129 中碳钢加工后的工件

3）碳素工具钢。T7～T13为常见的碳素工具钢的牌号，其碳的质量分数为0.7%～1.3%，均为高碳钢。

T12A表示碳的平均质量分数为1.2%的高级优质碳素工具钢，用于制造锯条、锉刀等。

4）合金工具钢。合金工具钢主要是在碳素工具钢的基础上添加了合金元素。

牌号中用一位数字表示碳的平均质量分数的千分数，当碳的质量分数≥1.0%，则不予标出（避免与结构钢的钢号混淆），例如9SiCr表示碳的平均质量分数为0.9%的合金工具钢（Si、Cr未标数值，说明各元素的质量分数均小于1.5%）。Cr12MoV表示碳的平均质量分数≥1.0%，Cr的质量分数为12%，Mo、V的质量分数均小于1.5%。

5）特殊性能钢。特殊性能钢与合金工具钢的表示方法相同。

20Cr13表示平均碳的质量分数为0.2%，平均Cr的质量分数为13%的不锈钢；06Cr19Ni10表示平均碳的质量分数为0.03%～0.1%；008Cr30Mo2表示平均碳的质量分数<0.03%，与化学介质接触的材料，如换热器的内部管道聚合釜的搅拌轴、搅拌浆叶片等，都要采用不锈钢材质制造，如图1-130、图1-131、图1-132所示。

6）高速钢。高速钢常见的牌号为W18Cr4V，用于制造车刀及钻头，其热处理的方法是淬火+三次回火。

7）滚动轴承钢。牌号为GCr15的滚动轴承钢，用于制作精密量具，牌号为GCr15SiMn的滚动轴承钢用于制作大型轴承。滚动轴承钢有高硬度、高耐磨性、高的疲劳强度、足够的韧性和耐蚀性，它可以用于制造轴承的内外圈和滚动体，如图1-133所示。还可以用来制造刀具、模具和量具。

8）耐磨钢。常用的耐磨钢的牌号为ZGMn13，用于坦克履带、防弹钢板的制造。

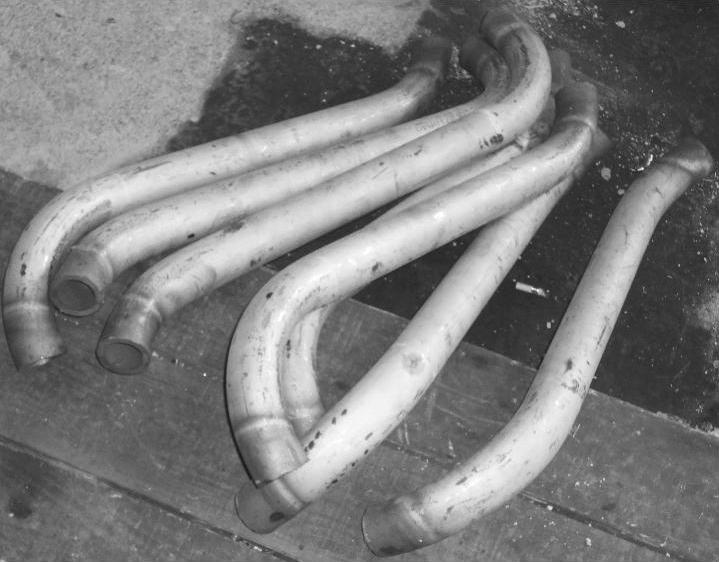

图1-130 换热器的内部管道（20Cr13）

图1-131 聚合釜的搅拌轴

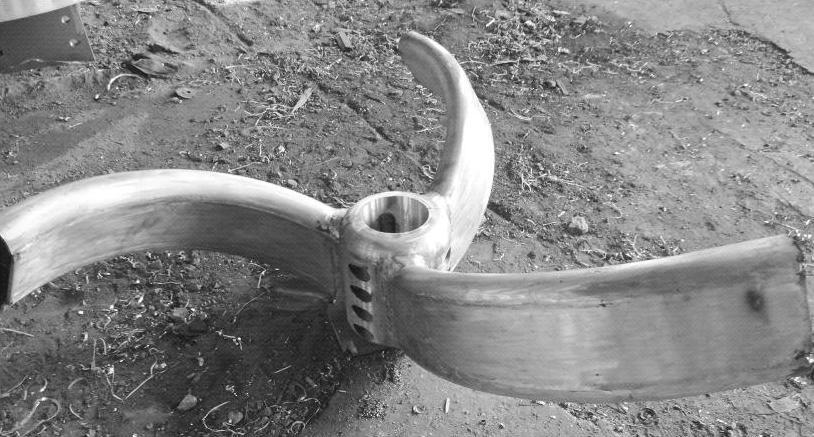

图1-132 采用30Cr13材质加工的搅拌浆叶片(www.zuozong.com)

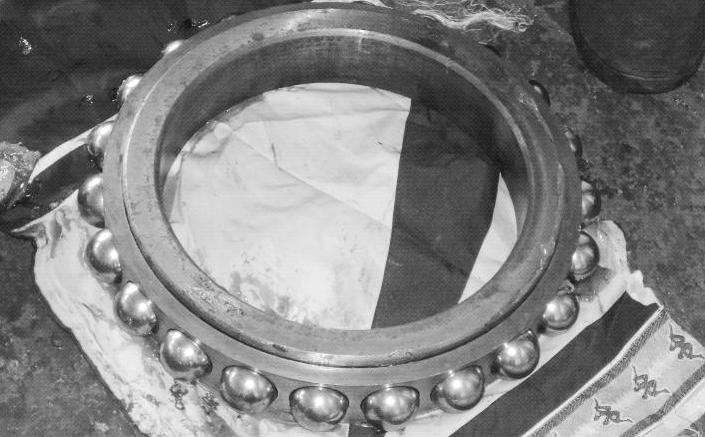

图1-133 用GCr15SiMn制造的轴承

9）调质钢。调质钢是中碳钢及合金结构钢，它可以进行淬火+高温回火的热处理。制造重要的结构零件，如用材料35CrMnA车削的工程螺栓，如图1-134所示。

（2）铸铁的各种牌号及用途

1）灰铸铁。常见的牌号为HT200，用于制造汽车发动机的缸体（见图1-135）及缸套、齿轮箱、机床的床身（HT表示灰铸铁，200表示最小抗拉强度为200MPa）。

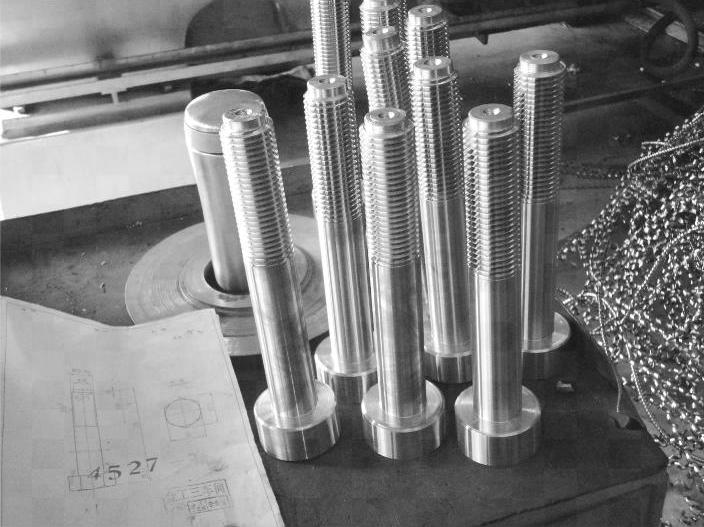

图1-134 用材料35CrMnA车削的工程螺栓

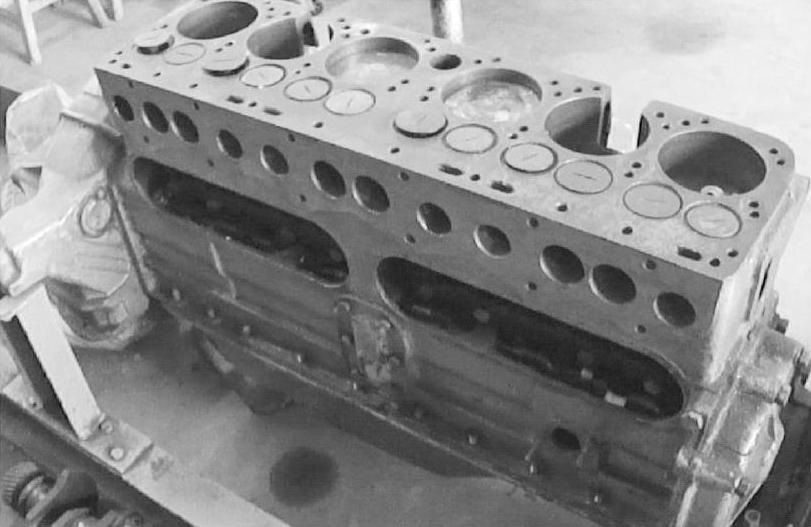

图1-135 6缸发动机灰铸铁缸体

2）球墨铸铁。常见的牌号为QT700-2，常用来制造汽车发动机里的曲轴、凸轮轴、各种管道的阀门（QT表示球墨铸铁，700表示最小抗拉强度为700MPa，2表示断后伸长率为2%），如图1-136所示。

3）蠕墨铸铁。常见的牌号为RuT420，常用于制造汽车使用的制动盘、飞轮（RuT表示蠕铁，420表示最小抗拉强度为420MPa），如图1-137所示。

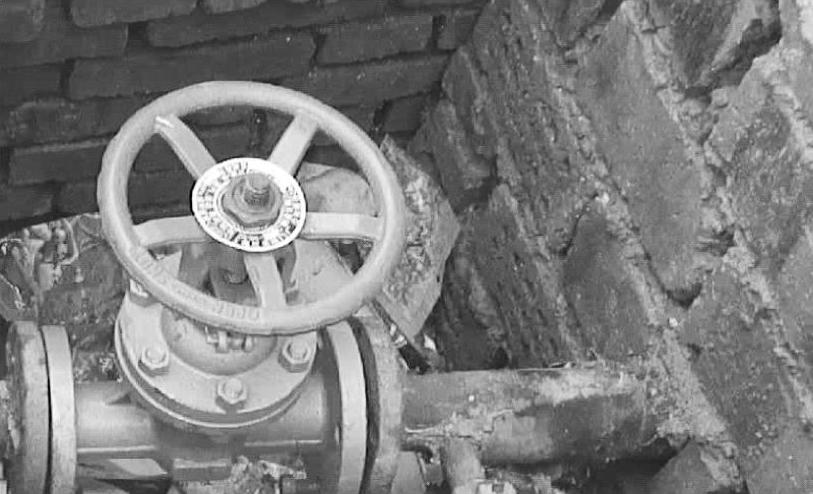

图1-136 铸铁阀门

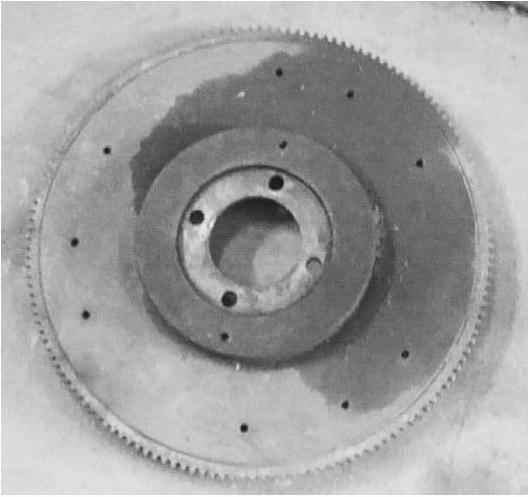

图1-137 曲轴后部铸铁飞轮

4）可锻铸铁。常见的可锻铸铁牌号为KTB350-04，用于制造弯头、三通管件（KT表示可锻铸铁，B表示白心，350表示最小抗拉强度为350MPa，04表示断后伸长率）。

5）合金铸铁。合金铸铁是在普通铸铁的基础上添加一些合金元素，使其耐磨、耐热、耐腐蚀。

（3）有色金属的各种牌号

1）铜及铜合金的种类及牌号。在金属材料中，铜及铜合金的应用范围仅次于钢铁。铜及铜合金一般可分为纯铜、黄铜、青铜、白铜。硬度低，装配时常用铜锤（见图1-138）对工件进行敲击及矫正。

图1-138 铜锤

①纯铜常见的牌号有T1、T2、T3，随着牌号的增大则纯度下降。

②黄铜一般可分为普通黄铜（铜+锌）和特殊黄铜（铜+锌+其他元素），特殊黄铜又分为铝黄铜、锰黄铜和铅黄铜等。普通黄铜常见的牌号有H70[w（Zn）=30%，用来制造弹壳，又称弹壳黄铜]，特殊黄铜常见的牌号有HAl59、HMn58、HPb59等。

③青铜一般分为锡青铜和特殊青铜，特殊青铜又称为无锡青铜，包括铝青铜、铍青铜、硅青铜等。锡青铜常见的牌号有QSn4-3，特殊青铜常见的牌号有QAl7、QBe2、QSi3-1等。

④白铜一般分为普通白铜和特殊白铜，特殊白铜又分为锰白铜、锌白铜等。普通白铜常见的牌号为B5，特殊白铜常见的牌号为BMn3-12、BZn15-20。

以上的铜和铜合金都可以进行压力加工，此外还有铸造铜合金，常见的牌号有ZCuZn38。

2）铸造轴承合金的牌号及种类。铸造轴承合金牌号的标记：Z（铸造）+基体+主加元素+辅助元素，其后的数字为该元素的质量分数（%），锡基和铅基轴承合金统称巴氏合金。下面的四种轴承合金都可以用来制作滑动轴承（即通常所说的汽车曲轴、连杆上的轴瓦）。

①锡基轴承合金：常见的牌号有ZSnSb12Pb10Cu4。

②铅基轴承合金：常见的牌号有ZPbSb16Sn16Cu2。

③铝基轴承合金：常见的牌号有ZAlSn6Cu1Ni1。

④铜基轴承合金：常见的牌号有ZCuPb30。

3）粉末冶金。粉末冶金是指金属与金属或金属与非金属在压形后烧结，获得材料或零件的方法。工艺过程是用球磨机粉碎金属并混合，然后压制成形去烧结，最后进行热处理及切削加工。

粉末冶金主要用于制造刀具、耐磨件、模具和耐热件。

常见的用粉末冶金方法制造的硬质合金有如下三种：

①钨钴类硬质合金：常见的牌号有K20，用于加工铸铁及有色金属，w（Co）=8%。

②钨钴钛类硬质合金：常见的牌号有P10，用于加工碳素钢和合金钢，w（TiC）=15%。

③通用硬质合金：常见的牌号有M20，用于加工不锈钢、耐热钢、高锰钢、铸铁及普通合金钢。
